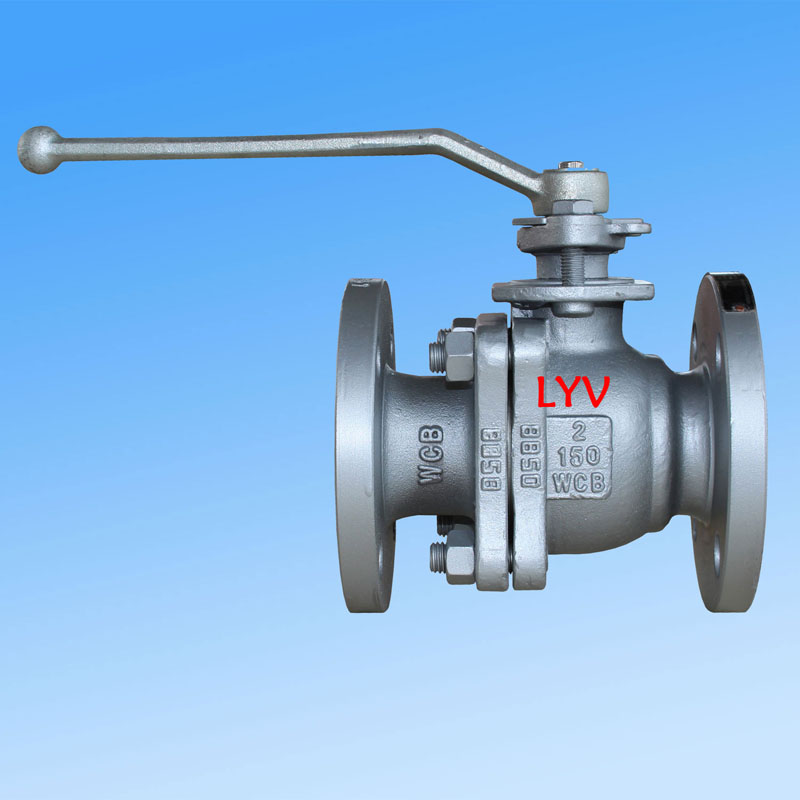

LYV®, profesionalni proizvajalec industrijskih ventilov, je predstavil svoj
2-delni plavajoči krogelni ventil, eden najpogosteje uporabljenih vrst ventilov v industrijskih cevovodnih sistemih. Podjetje izvaža ventile na trge, vključno s Severno Ameriko, Jugovzhodno Azijo, Rusijo in Bližnjim vzhodom. S CNC obdelovalno opremo in kvalificirano delovno silo ima LYV® letno proizvodno zmogljivost, ki presega 50.000 ventilov, ki podpirajo standardne zahteve in zahteve po meri.
Projektiranje in gradnja
2-delni plavajoči krogelni ventil ima konstrukcijo z deljenim telesom z zasnovo lebdeče krogle. Zasnovan je v skladu zISO 17292, API 608 in API 6Dstandardi. Ventil je na voljo v konfiguracijah s polno izvrtino (FB) ali zmanjšano izvrtino (RB) s konstrukcijo ohišja na koncu. Možnosti pokrova motorja vključujejo pokrov motorja z vijačenjem ali podaljšan pokrov motorja, tipi sedežev pa so na voljo v različicah z mehkim sedežem ali s trdim tesnilom iz kovine. Smer toka je lahko enosmerna ali dvosmerna, kar zagotavlja prilagodljivost za različne procesne zahteve.
Velikost in območje tlaka
| Tlačni razred |
Razpon velikosti (NPS) |
Razpon velikosti (DN) |
| ANSI razred 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI razred 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI razred 600LB |
1/2" – 4" |
DN15 – DN100 |
Opomba:Za nazivne vrednosti PN pokriva ventil PN0,6, PN1,6, PN2,0, PN2,5 do DN250; PN4.0 in PN5.0 do DN200; PN6,3 in PN10,0 do DN100.
Standardi načrtovanja in testiranja
| Standardna kategorija |
Referenčni standard |
|
Standard oblikovanja
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Pregled in testiranje
|
API 598 / API 6D |
|
Testiranje požarne varnosti
|
API 607 / API 6FA |
|
Dolžina od prirobnice do prirobnice
|
ANSI B16.10 – Kratek vzorec / Dolg vzorec |
|
Končne povezave
|
Prirobnica (ANSI B16.5), sočelni zvar, vtičnica zvar |
Ključne značilnosti
-
Ognjevarna zasnova– skladen z API 607 / API 6FA
-
Protistatična zasnova– odvaja statični naboj za varno delovanje
-
Steblo, odporno proti izpihovanju– preprečuje izmet stebla pod pritiskom
-
Storitev Srednja– zemeljski plin, nafta, voda, kisik in druge industrijske tekočine
-
Kisla služba– skladen z ISO 15156 / NACE MR0175
-
Delovanje ventila– ročna ročica, polžasto gonilo, pnevmatski aktuator, električni aktuator
Gradbeni materiali (BOM)
Telo in pokrov motorja
| Razred materiala |
Opis |
| ASTM A216 GR. WCB / A105N |
Ogljikovo jeklo |
| ASTM A352 LCB / LCC / A350 LF2 |
Nizkotemperaturno ogljikovo jeklo |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (nerjaveče jeklo) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (nerjaveče jeklo) |
| ASTM A351 gr. CF8C |
Nerjaveče jeklo |
| ASTM A890 4A/5A/6A |
Dvostransko nerjaveče jeklo |
Trdna žoga
| Razred materiala |
Opis |
| A105N + ENP / A105N + TCC |
Ogljikovo jeklo s prevleko iz neelektričnega niklja / prevleko iz volframovega karbida |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Nerjaveče jeklo |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex nerjaveče jeklo |
Opomba za kovinski sedež s trdim tesnilom:Površinske obdelave krogle vključujejo ENP, HCR, WC in varjenje Ni60 / Ni55.
steblo
| Razred materiala |
Opis |
| ASTM A182 F6a |
Martenzitno nerjavno jeklo |
| ASTM A182 F304 / F316 / F304L / F316L |
Nerjaveče jeklo |
| 17‑4 PH |
Nerjaveče jeklo, utrjeno z izločanjem |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex nerjaveče jeklo |
Sedeži, tesnila karoserije in tesnila
| Material |
Aplikacija |
| PTFE Virgin |
Tesnilo sedeža/karoserije/tesnilo |
| 25 % PTFE, polnjen s steklom (GFT) |
Tesnilo sedeža/karoserije/tesnilo |
| PTFE (CFT) s polnilom iz ogljika |
Tesnilo sedeža/karoserije/tesnilo |
| PEEK / Delrin |
Tesnilo sedeža/karoserije |
| Grafoil (grafitni prstan) |
Tesnilo sedeža/karoserije/tesnilo |
Aplikacija in storitev
2-delni plavajoči krogelni ventil je primeren za široko paleto industrijskih aplikacij, vključno z nafto in plinom, petrokemičnimi sistemi, proizvodnjo električne energije, obdelavo vode in cevovodnimi sistemi. Na voljo je s končnimi priključki s prirobnico, sočelnim varjenjem ali naglavnim varjenjem, upravljati pa ga je mogoče ročno ali z avtomatiziranimi aktuatorji. LYV® zagotavlja popolno poprodajno podporo in pravočasno dostavo, ob podpori izkušenih inženirskih in proizvodnih ekip.
Opomba:Za kombinacije materialov po meri, stopnje tlaka ali konfiguracije aktuatorjev se obrnite neposredno na LYV® s specifikacijami vašega projekta.
