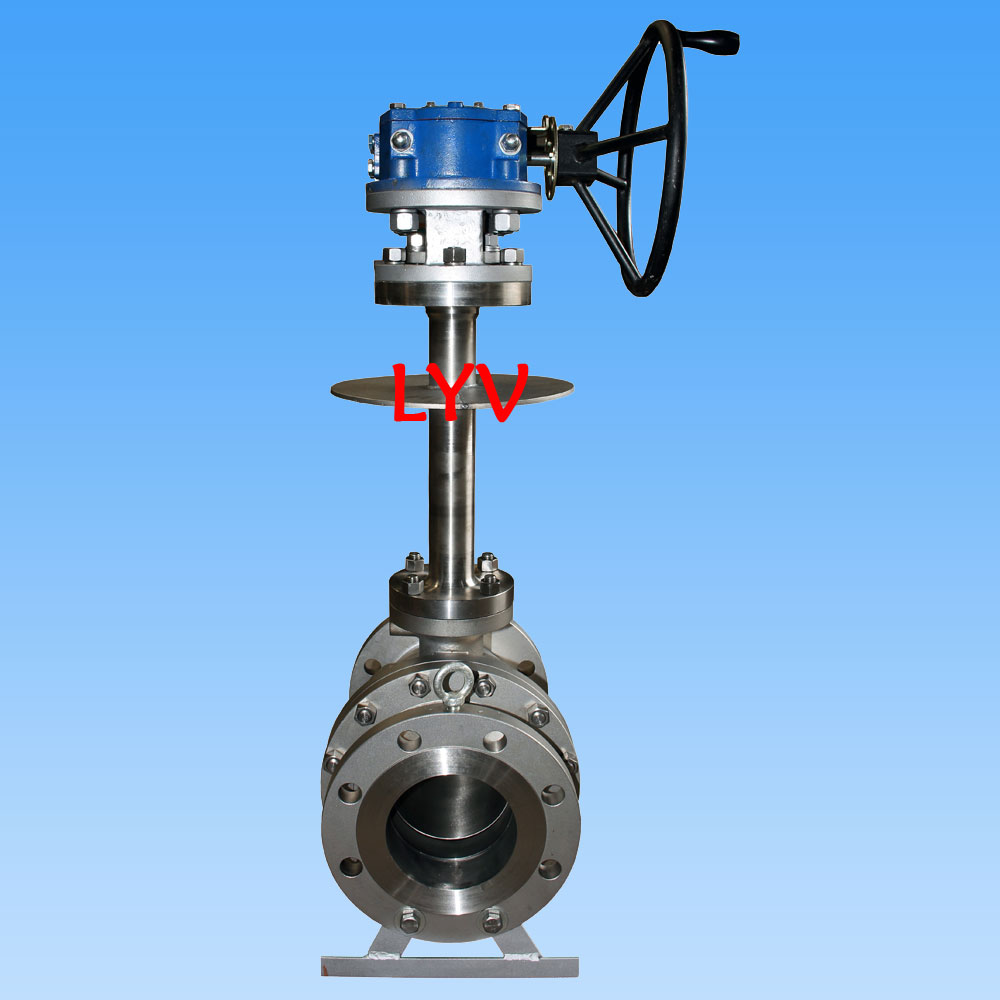

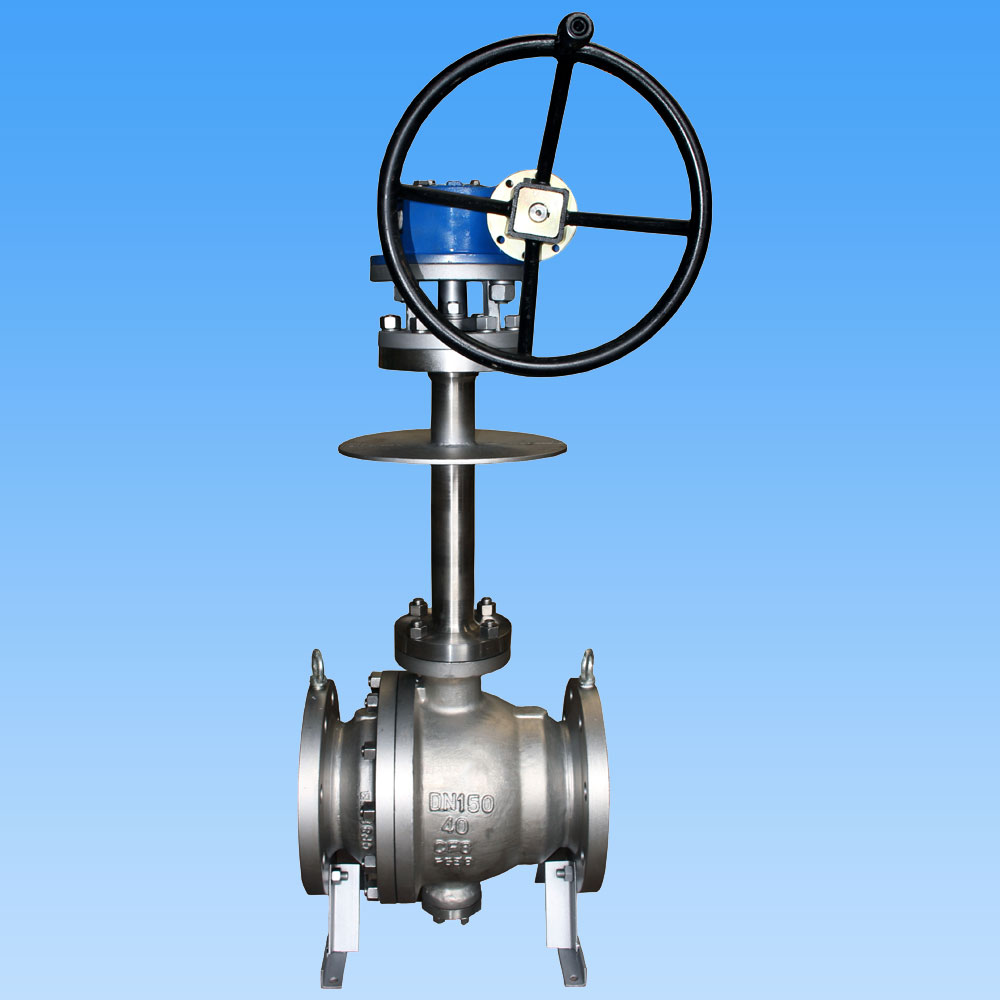

Kriogeni krogelni ventil, nameščen na zatič

Kot profesionalni proizvajalec ventilov bi vam radi ponudili kriogeni krogelni ventil, nameščen na zatič, ki je poseben ventil, ki se uporablja za nizke delovne temperature v kemični industriji ali hladnem okolju, po konstrukcijskem standardu API 6D & ASME B16.34 in postopkih kriogenega testiranja , je lahko mejna temperatura tako nizka kot -196 ℃.

Kriogeni plavajoči krogelni ventili se uporabljajo za delovne pogoje pri nizkih temperaturah, zlasti za nekatere nevarne medije, kot je utekočinjeni naravni plin. Naše podjetje ima izkušnje z načrtovanjem, proizvodnjo, pregledovanjem in testiranjem kriogenih krogelnih ventilov.

Mednarodni standard za načrtovanje in testiranje

Standard oblikovanja: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 2" do 48" (za razred ANSI 150LB)

NPS 2" do 48" (za razred ANSI 300LB)

NPS 2" do 48" (za ANSI razred 600LB)

NPS 2" do 36" (za ANSI razred 900LB)

NPS 2" do 24" (za razred ANSI 1500LB)

NPS 2" do 12" (za razred ANSI 2500LB)

oz

DN50 do DN1200 (za PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 do DN1200 (za PN4,0Mpa, PN5,0Mpa)

DN50 do DN1200 (za PN6,3Mpa, PN10,0Mpa)

DN50 do DN900 (za PN15,0Mpa)

DN50 do DN600 (za PN25,0Mpa)

Izvrtina cevi: polna izvrtina (FB)/ zmanjšana izvrtina (RB)

Gradbeno telo: Končni vnos

Tip pokrova/pokrova: Razširjen dizajn pokrova za zanesljivost tesnila in tesnjenja stebla, primeren za delovno temperaturo -196 ℃.

Vrsta sedeža: Mehka vrsta/Kovinska vrsta s trdim tesnilom

Smerni tok: enosmerno/dvosmerno

Storitveni medij: zemeljski plin, olje, voda itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Ubežne emisije: ISO 15848

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

Dvojni blok in mračna oblika

ISO 5211 nameščen IPAD

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / motorni aktuator

MOC (seznam materiala – BOM):

Ohišje in pokrov motorja: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (nizkotemperaturno ogljikovo jeklo)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerjaveče jeklo)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Harseal kovinski tip sedeža Površinska obdelava žoge: ENP, HCR, WC, varjenje Ni60/Ni55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Sedež krogle in tesnilo ohišja: PTFE, polnjen z ogljikom – CFT

: Grafoil – Grafitni prstan

Tesnilo: PTFE, polnjen z ogljikom – CFT

: Grafoil – Grafitni prstan
