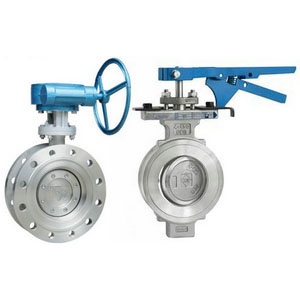

Dušilni ventil z dvojnim zamikom

Lepo vabljeni, da pridete v našo tovarno in kupite dvojno ekscentrično metuljno loputo, nizke cene in visoke kakovosti. dvojno ekscentrično metuljno loputo. Veselimo se sodelovanja z vami.

LYV® Uvod v dvostranski metuljni ventil

Dvojni ekscentrični metuljni ventil LYV na podlagi izboljšanega oblikovanja je trenutno široko uporabljen dvojni ekscentrični metuljni ventil. Njegove strukturne značilnosti so, da os stebla odstopa od središča diska in središča telesa. Učinek dvojne ekscentričnosti omogoča hitro odstranitev diska iz sedeža po odprtju ventila, s čimer se močno odpravi nepotrebno prekomerno iztiskanje in praskanje med diskom in sedežem, zmanjša upor pri odpiranju, zmanjša obrabo in izboljša življenjsko dobo sedež

LYV® Parameter lopute z dvojnim zamikom (specifikacija)

Standard sprejemanja izdelka

Strukturna oblika

Dvojni ekscentrik

Osnova oblikovanja

GB

API

Način vožnje

Ročno, polžasto gonilo in polžni pogon, ročni, električni

Standard oblikovanja

GB/T 12238

API609, MSS.SP-68

Strukturna dolžina

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Priključna prirobnica

JB/T79, JB/T82, GB/T9115

ASME B16.5, ASME B16.47

Test in pregled

JB/T 9092

API 598

Opomba: Velikost priključne prirobnice ventila in konca za sočelno varjenje je mogoče oblikovati in izdelati v skladu z zahtevami uporabnika

Material glavnih delov

Serijska številka

material

material

Serijska številka

Ime dela

material

1 Telo ventila

WCB, CF8, CF8M, CF8C, CF3, CF3M

5 pakiranje

Fleksibilen grafit

2 Steblo ventila

1Cr13, 2Cr13, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti

6 Tesnilo

WCB, CF8, CF8M

3 Sklop metuljaste plošče

WC+f4, WCB+ kompozitni deli iz nerjavečega jekla

WCB+F6, CF8, CF8M

7 podpora

WCB, CF8, CF8M, CF3, CF3M

4 Pakirna blazinica

2Cr13

8 Polžasto gonilo in polžasto gonilo

LYV® Lastnosti in uporaba lopute z dvojnim zamikom

1 Razumna oblika, kompaktna struktura, enostavna montaža in demontaža, enostavno vzdrževanje.

2 Ekscentrična struktura, zmanjša trenje tesnilnega obroča, podaljša življenjsko dobo ventila.

3 Popolnoma zaprto, brez puščanja. Lahko se uporablja v pogojih ultra visokega vakuuma

4 Zamenjajte tesnilni obroč ventilske plošče, metuljasto ploščo, vrtljivo gred in druge materiale, ki se lahko uporabljajo za različne medije in različne temperature

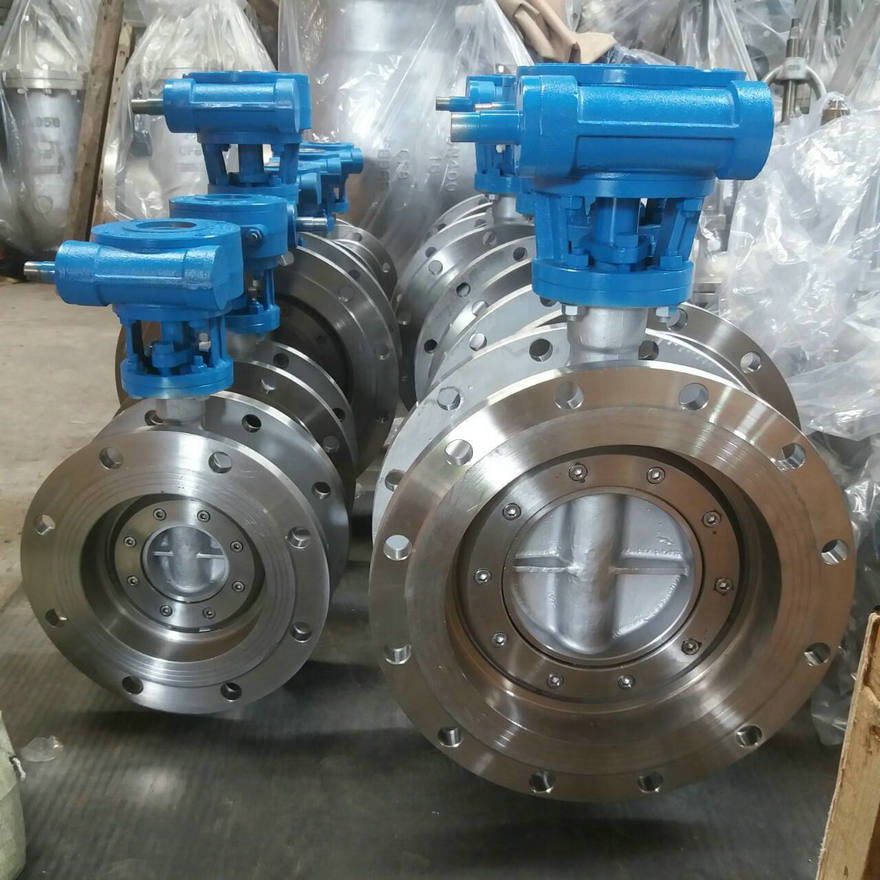

LYV® Podrobnosti metuljastega ventila z dvojnim zamikom
