Nepovratni ventil iz kovanega jekla

LYV® je profesionalni kitajski proizvajalec in dobavitelj protipovratnih ventilov iz kovanega jekla, če iščete najboljši povratni ventil iz kovanja po nizki ceni, se posvetujte z nami zdaj!

LYV® Uvod povratnega ventila iz kovanega jekla

LYV® zasnova protipovratnega ventila za kovanje in standard izdelave: API602; Standard za testiranje in pregled: API 598; Velikost vtičnice: ASME B16.11

Konstrukcijska struktura in značilnosti povratnega ventila iz kovanega jekla

Nepovratni ventili iz kovanega jekla so skladni z API 602, SSS-SP-118 (na voljo standard) in ANSI B16.34, B35352. Pregled in testiranje po API598, označevanje po MSS-Sp-25.

Sprejmite naslednjo strukturo

Polni ali zmanjšani premer

Strukturna dolžina je ANSI B16.10

Velikost prirobnice v skladu z ANSI B16.5

Tlačni samozatezni pokrov motorja

Vrsta podpore za palice (OS&Y)

Tip samocentrirne plošče

Zatesnite sedež kot celoto

Integrirana prirobnica telesa ventila

Varjeni konci so v skladu z ASME B16.25

RTJ Priključni obrazec pokrova ohišja

Pokrovi ventilov z vijačenjem, zatesnjenimi tesnili, z navojem, popolnoma spajkani pokrovi ventilov in samotesnilni pokrovi ventilov z notranjim tlakom z navojem

Nepovratni ventil za kovanje LYV se nanaša na zanašanje na sam pretok medija in samodejno odpiranje in zapiranje diska ventila, ki se uporablja za preprečevanje povratnega ventila medijev, znan tudi kot povratni ventil, povratni ventil, protitočni ventil in protitlačni ventil. Kontrolni ventil spada med avtomatske ventile, njegova glavna funkcija je preprečiti povratni tok medija, preprečiti vzvratno obračanje črpalke in pogonskega motorja ter praznjenje medija posode. Protipovratni ventili se lahko uporabljajo tudi za dovajanje cevi, kjer lahko tlak naraste in preseže tlak v sistemu. Nepovratne ventile lahko v glavnem razdelimo na nihajne povratne ventile (vrtijo se glede na težišče) in dvižne povratne ventile (gibajo se vzdolž osi).

LYV® Uporaba povratnega ventila iz kovanega jekla

Urbana gradnja, kemična industrija, metalurgija, nafta, farmacija, hrana, pijača, varstvo okolja in druga področja

Lastnosti in uporaba povratnega ventila za kovanje LYV

Namen te vrste ventila je omogočiti medij teči samo v eno smer in preprečiti smer toka. Običajno ventil deluje samodejno. Disk se odpre pod vplivom tlaka tekočine, ki teče v eno smer; Ko tekočina teče v nasprotni smeri, pritisk tekočine in samodejni disk diska delujeta na sedež, da prekineta tok.

Nepovratni ventil z notranjim navojem in povratni ventil z metuljčkom pripadata tej vrsti ventilov, ki vključuje nihajni in dvižni povratni ventil. Nihajni povratni ventili imajo mehanizem na tečajih in vratu podoben disk, ki prosto leži ob nagnjeni površini sedeža. Da bi zagotovili, da disk vsakič doseže površino sedeža, je disk pritrjen na tečaje, tako da ima disk dovolj prostora za nihanje in omogoča pravi, polni stik diska s sedežem. Disk je lahko v celoti izdelan iz kovine ali pa je lahko prevlečen z usnjem, gumo ali sintetično prevleko, odvisno od zahtev glede zmogljivosti.

Ko so nihajni povratni ventili popolnoma odprti, je tlak tekočine praktično neoviran, kar ima za posledico relativno majhen padec tlaka skozi ventil. Disk povratnega ventila za dvig je nameščen na tesnilni površini sedeža telesa ventila. Ta ventil je kot krožni ventil, le da je disk mogoče prosto dvigniti. Tlak tekočine dvigne disk s tesnilne površine sedeža, povratni tok medija pa povzroči, da disk pade nazaj na sedež in prekine pretok.

Odvisno od pogojev uporabe je disk lahko v celoti kovinski ali v obliki gumijaste podloge ali gumijastega obroča, nameščenega na držalo diska. Tako kot krožni ventil je pot pretoka skozi povratni ventil dvigala ozka, zato je padec tlaka skozi povratni ventil dvigala večji kot pri nihajnih povratnih ventilih, pretok nihajnega povratnega ventila pa je manj omejen

Ta ventil se uporablja za preprečevanje srednje protitočne naprave na industrijskem cevovodu

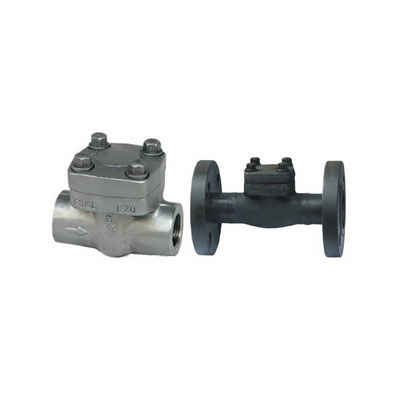

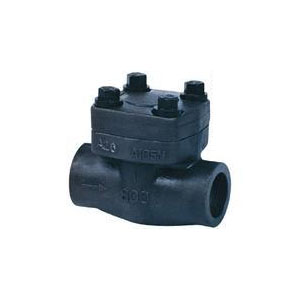

LYV® Podrobnosti povratnega ventila iz kovanega jekla
