Popolnoma varilni krogelni ventil

Proizvajalec LYV® iz Kitajske ponuja popolnoma varilni krogelni ventil z varilnim strojem neposredno na trg. Lahko se posvetujete z LYV o svojih podrobnih zahtevah, odgovorili vam bomo pravočasno.

Pošlji povpraševanje

Opis izdelka

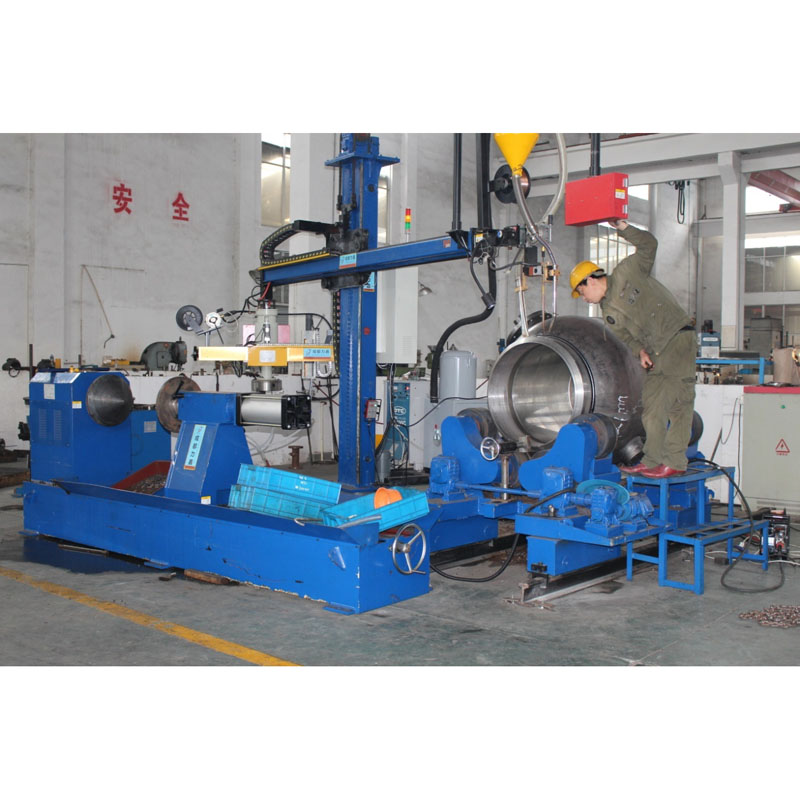

LYV® je proizvajalec in dobavitelj ventilov v mestu Lishui na Kitajskem, ki lahko ponudi prilagojene in veleprodajne popolnoma varjene krogelne ventile. Imenuje se tudi krogelni ventil z varjenim ohišjem, saj je telo v celoti varjeno. Popolnoma varjeno ohišje zagotavlja, da ni zunanje poti puščanja iz ohišja ventila. Vsi varilni postopki so kvalificirani in izvedeni v skladu z oddelkom IX ASME. Varjenje telesa ventila je treba opraviti z neporušitvenimi testi.


Prednosti:

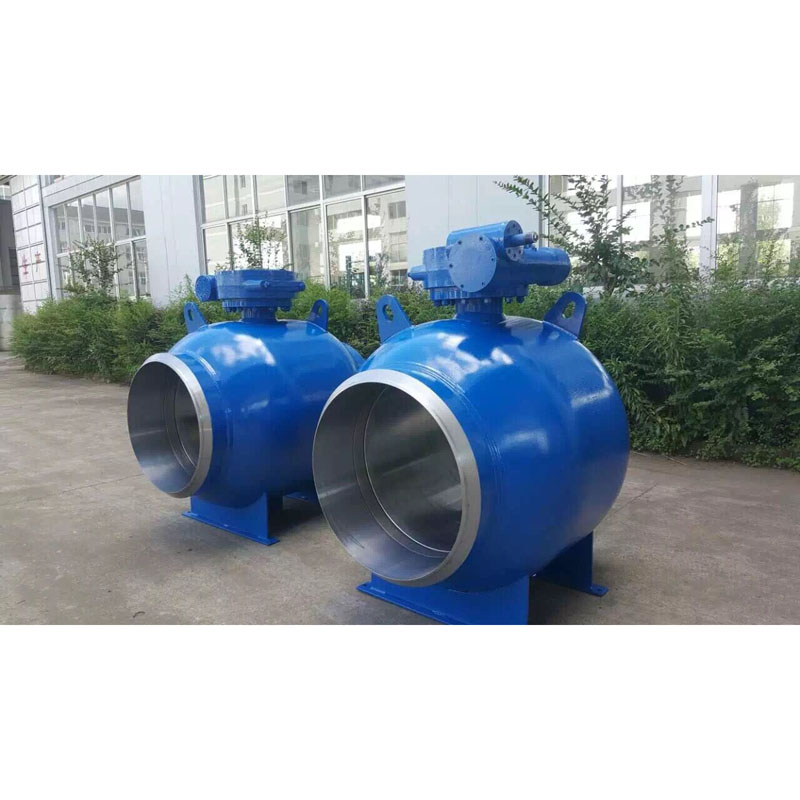

Popolnoma varilni krogelni ventil z ohišjem, imenovan tudi krogelni ventil z varjenim ohišjem, lahko nudi največjo trdnost z najmanjšo težo, pa tudi največjo odpornost na tlak in obremenitve cevovodnega sistema. Kompaktna sferična zasnova odpravlja del prirobnic ohišja, s čimer se zmanjšata skupna velikost in mesta puščanja, brez možnosti ubežnih emisij iz prirobnic.


Običajno se popolnoma varjeni krogelni ventil pogosto uporablja pri prenosu zemeljskega plina za podzemno in zakopano namestitev. Da bi zagotovili učinkovitost tesnjenja, obstajajo različni preskusni postopki na ventilih, poleg tega pa je treba opraviti tudi vizualni test, test magnetnih delcev (MT), ultrazvok (UT) in radiografski test (RT) za zvarne šive, če je potrebno.


Mednarodni standard oblikovanja in testiranja:

Standard oblikovanja: ISO 14313/ ASME B 16.34 / API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 2â do 48 â (za razred ANSI 150LB)

NPS 2â do 48â (za razred ANSI 300LB)

NPS 2â do 48â (za ANSI razred 600LB)

NPS 2â do 36â (za ANSI razred 900LB)

NPS 2â do 24â (za razred ANSI 1500LB)

NPS 2â do 12â (za razred ANSI 2500LB)

oz

DN50 do DN1200 (za PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 do DN1200 (za PN4,0Mpa, PN5,0Mpa)

DN50 do DN1200 (za PN6,3Mpa, PN10,0Mpa)

DN50 do DN900 (za PN15,0Mpa)

DN50 do DN600 (za PN25,0Mpa)


Izvrtina cevi: polna izvrtina (FB) / zmanjšana izvrtina (RB)

Konstrukcija telesa: Popolno varjenje telesa

Vrsta sedeža: Mehka vrsta/Kovinska vrsta s trdim tesnilom

Smerni tok: enosmerno/dvosmerno

Namestitev: Nad zemljo / Pod zemljo

Storitveni medij: zemeljski plin, olje, voda, kisikov plin itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Ubežne emisije: ISO 15848

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

Dvojni blok in mračna oblika

ISO 5211 nameščen IPAD

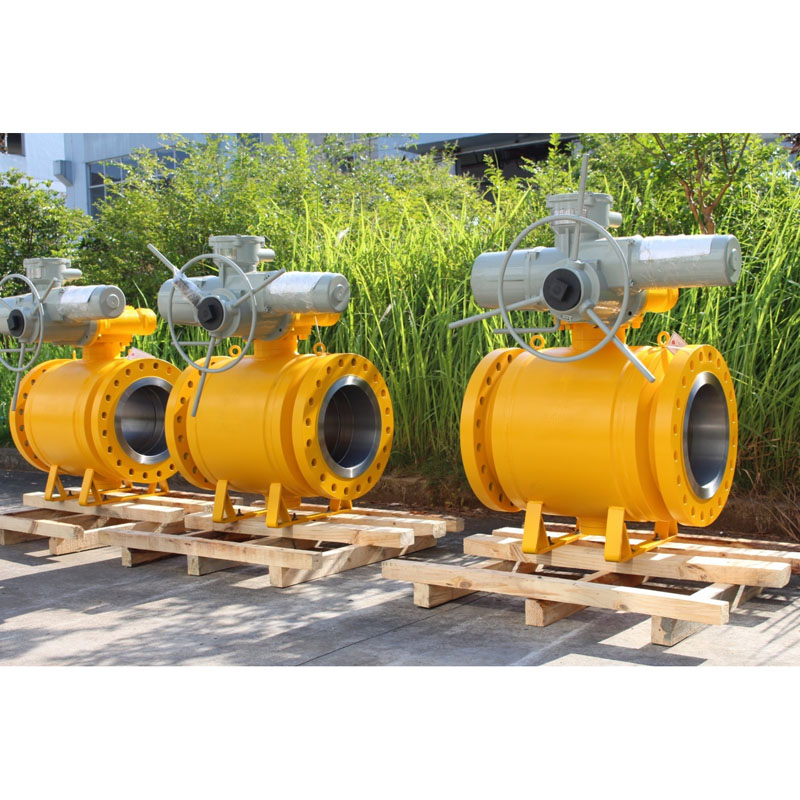

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / motorni aktuator


MOC (seznam materiala â BOM):

Ohišje in pokrov motorja: ASTM ASTM A105N (ogljikovo jeklo)

: ASTM A350 LF2 (nizkotemperaturno ogljikovo jeklo)

: ASTM A182 F304/ F316 / F304L /F316L (nerjaveče jeklo)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A / 6A (dvostransko nerjaveče jeklo)

:ASTM A182 F51 / F53/ F55 (dvostransko nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Harseal Kovinski tip sedeža Površinska obdelava žoge: ENP, HCR, WC, varjenje Ni60/Ni55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kovinski sedežni obroč: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Površinska obdelava kovinskega sedeža Harseal Seat Ring: ENP, HCR, WC, varjenje Ni60/Ni55

Tesnjenje sedeža: PTFE Virgin / 25 % PTFE s steklenim polnilom â GFT / PTFE polnjen z ogljikom â CFT

: PEEK / Delrin / Grafoil â Grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE polnjen s steklom â GFT / PTFE polnjen z ogljikom â CFT

: Grafoil â Grafitni prstan


Kaj je krogelni ventil z vgradnjo na nastavek?

Kroglični ventil, nameščen na zatiču, je ventil s četrtletnim obračanjem, ki pomaga zaustaviti tekoči medij v cevovodih. Edinstvena značilnost krogelnega ventila z nastavkom je njegov disk v okrogli ali sferični obliki, nameščen na sredini. To se še naprej vrti, da ustavi ali začne tok.
