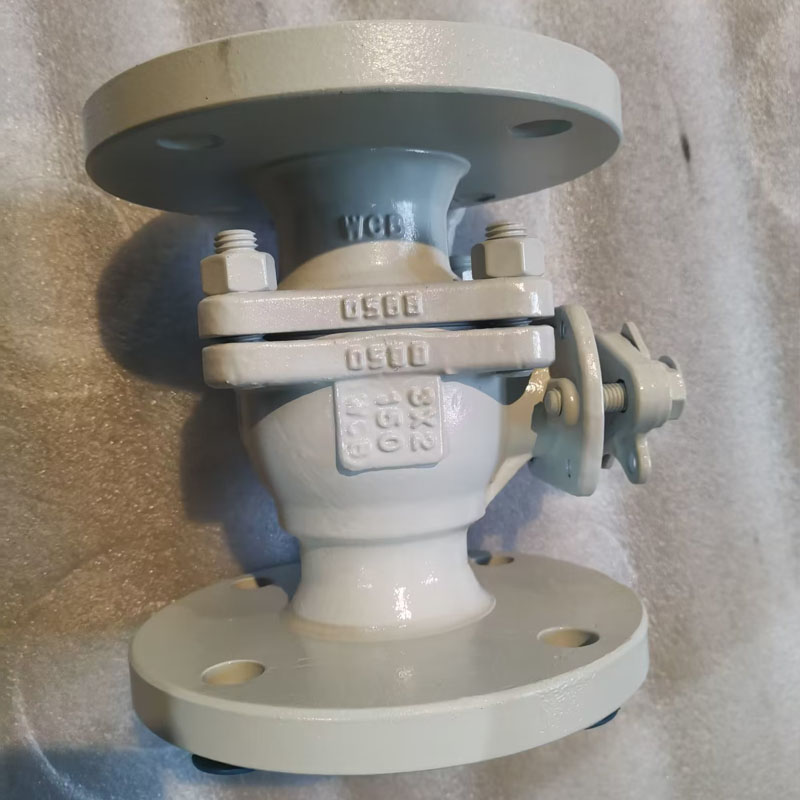

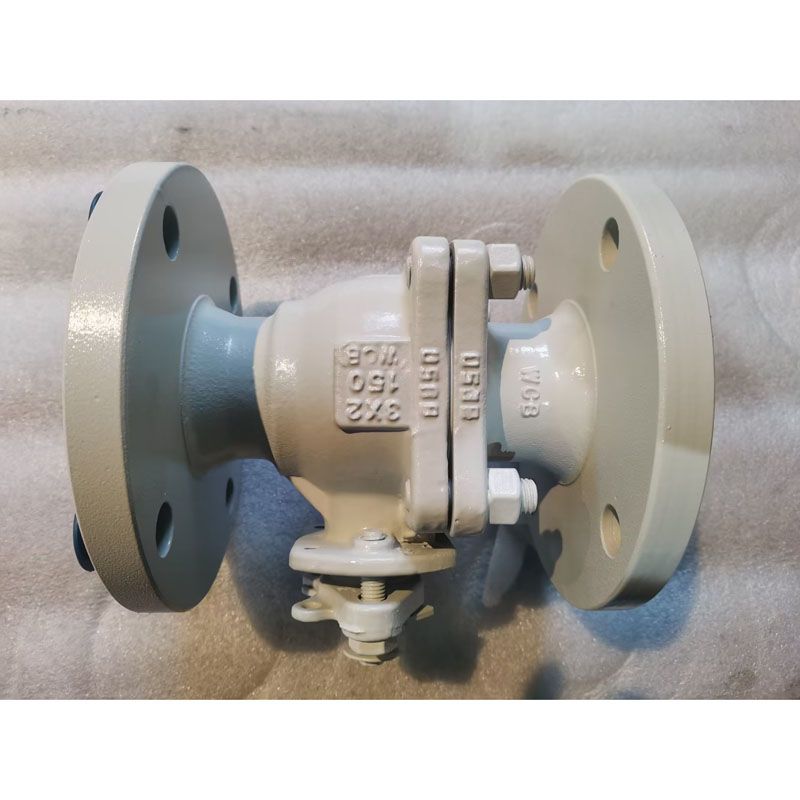

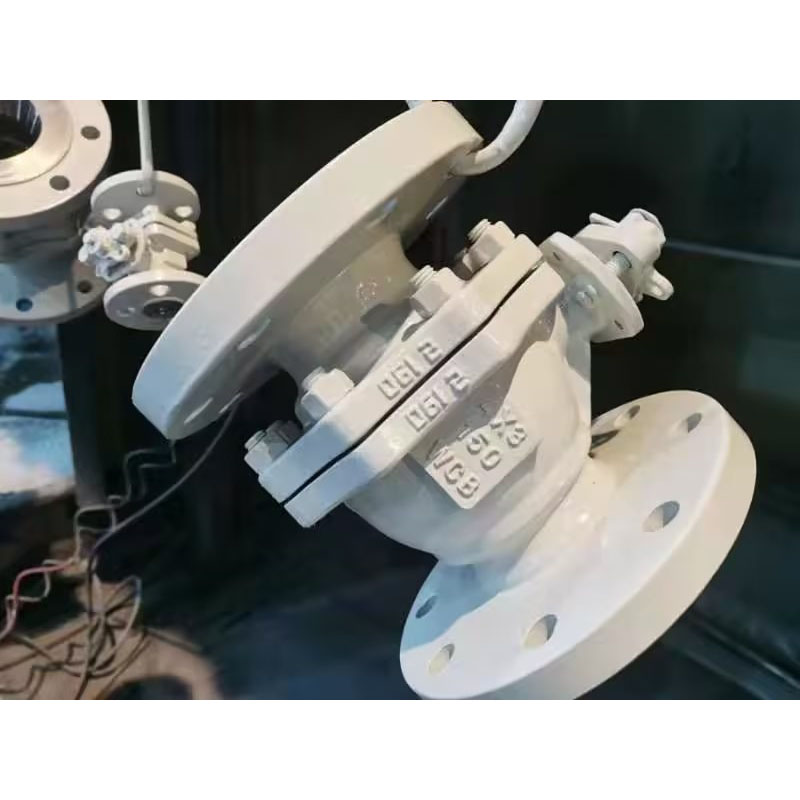

Plavajoči krogelni ventil z zmanjšano vrtino
  • Plavajoči krogelni ventil z zmanjšano vrtino - 0 Plavajoči krogelni ventil z zmanjšano vrtino - 0
  • Plavajoči krogelni ventil z zmanjšano vrtino - 1 Plavajoči krogelni ventil z zmanjšano vrtino - 1
  • Plavajoči krogelni ventil z zmanjšano vrtino - 2 Plavajoči krogelni ventil z zmanjšano vrtino - 2
  • Plavajoči krogelni ventil z zmanjšano vrtino - 3 Plavajoči krogelni ventil z zmanjšano vrtino - 3

Plavajoči krogelni ventil z zmanjšano vrtino

Plavajoči krogelni ventili z zmanjšano izvrtino se pogosto uporabljajo v industriji nafte in zemeljskega plina, specializirani pa smo za proizvodnjo različnih ventilov za zmanjšanje velikosti; če ste zainteresirani, dobrodošli v stiku z LYV®.

Pošlji povpraševanje

Opis izdelka

Kot profesionalni proizvajalec industrijskih ventilov na Kitajskem, LYV® je našim strankam v zadnjih letih ponudilo veliko kakovostnih plavajočih krogelnih ventilov z zmanjšano izvrtino. Običajno je ventil z zmanjšano izvrtino približno 30 % lažji v primerjavi s krogelnimi ventili s polno izvrtino enake velikosti; očitno je funkcija krogelnega ventila z zmanjšano izvrtino prihraniti prostor za namestitev in znižati stroške nakupa za celoten cevovodni sistem.


Mednarodni standard oblikovanja in testiranja:

Standard oblikovanja: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 1/2*3/8â do 10*8â (za razred ANSI 150LB)

NPS 1/2*3/8â do 8*6â (za razred ANSI 300LB)

NPS 1/2*3/8â do 4*3â (za ANSI razred 600LB)

Izvrtina cevi: Zmanjšajte izvrtino (RB)

Gradbeno telo: Končni vnos

Tip pokrova/pokrova: Pokrov z vijaki/podaljšan pokrov

Vrsta sedeža: Mehka vrsta/Kovinska vrsta s trdim tesnilom

Smerni tok: enosmerno/dvosmerno

Storitveni medij: zemeljski plin, olje, voda, kisikov plin itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

ISO 5211 nameščen IPAD

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / električni aktuator


MOC (seznam materiala â BOM):

Telo in pokrov motorja: ASTM A 216 GR. WCB /ASTM A105N (ogljikovo jeklo)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nizkotemperaturno ogljikovo jeklo)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerjaveče jeklo)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerjaveče jeklo)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A / 6A (dvostransko nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Harseal Kovinski tip sedeža Površinska obdelava žoge: ENP, HCR, WC, varjenje Ni60/Ni55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Tesnilo sedeža krogle in ohišja: čisti PTFE / 25 % PTFE s steklenim polnilom â GFT / PTFE polnil z ogljikom â CFT

: PEEK / Delrin / Grafoil â Grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE polnjen s steklom â GFT / PTFE polnjen z ogljikom â CFT

: Grafoil â Grafitni prstan


Kaj je krogelni ventil z zmanjšano izvrtino?

Kroglični ventil z zmanjšano izvrtino je vrsta krogelnega ventila, pri katerem je notranji premer izvrtine ventila manjši od premera cevi, medtem ko se dimenzija prirobnice ventila še vedno ujema s premerom cevi. Delovna zahteva je, da turbulenca in hitrost pretoka tekočine ne povzročata večjih težav in kjer ni verjetno, da bi prišlo do kopičenja delcev, da se prepreči blokada ventila.


Z manjšim notranjim premerom sta manjša tudi ohišje ventila in velikost krogle, tako da krogelni ventil z zmanjšano izvrtino zavzame manjšo prostornino, zaradi česar med montažo porabi manj prostora. Še več, material za manjše ohišje in kroglo zaračunava nižje stroške materiala, kar vpliva na stroške končnega izdelka in zmanjša celotne stroške cevovodnega sistema.
