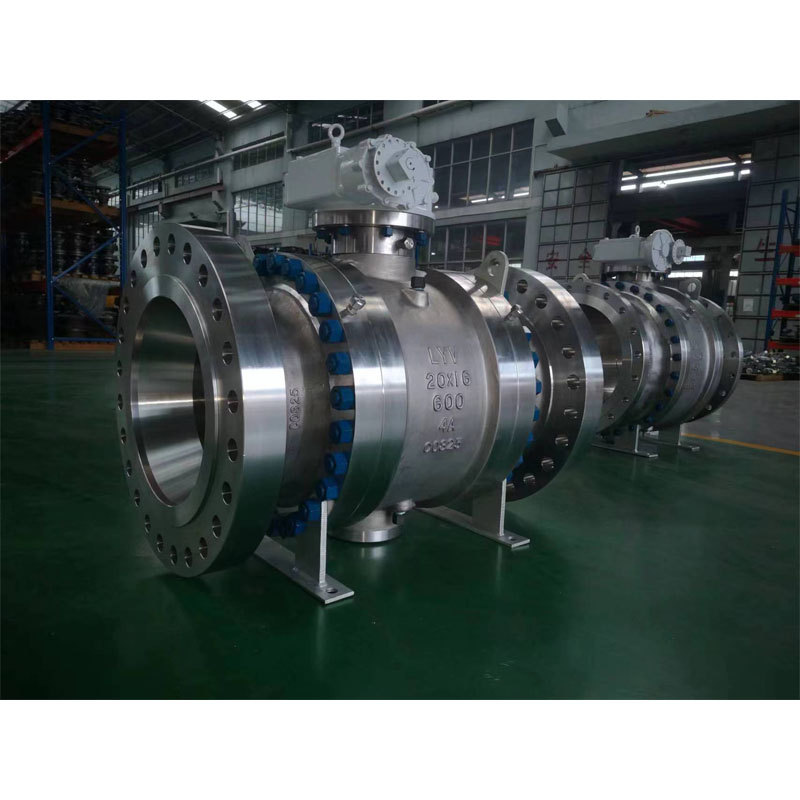

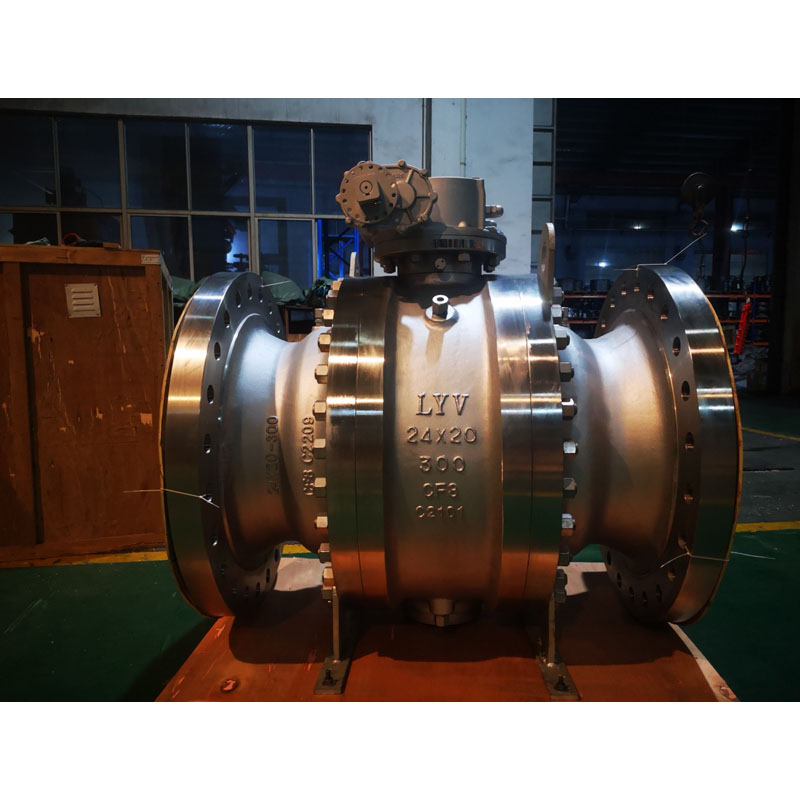

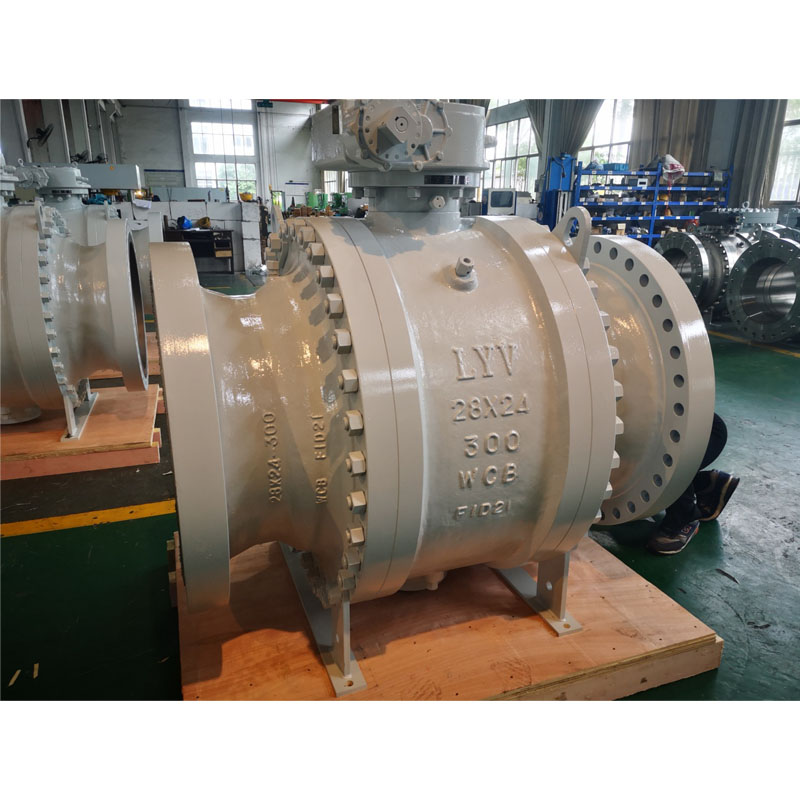

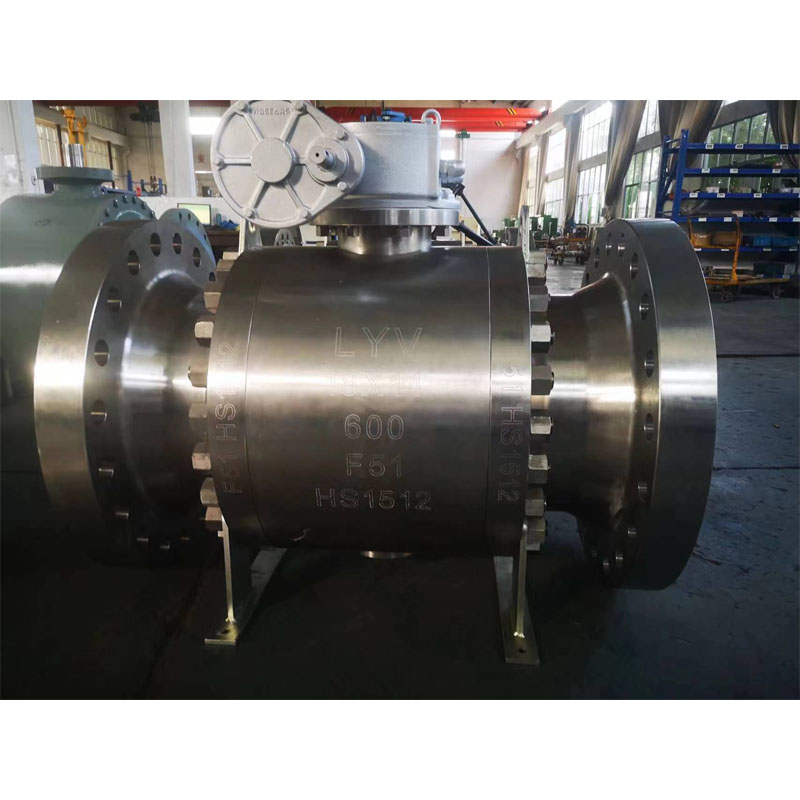

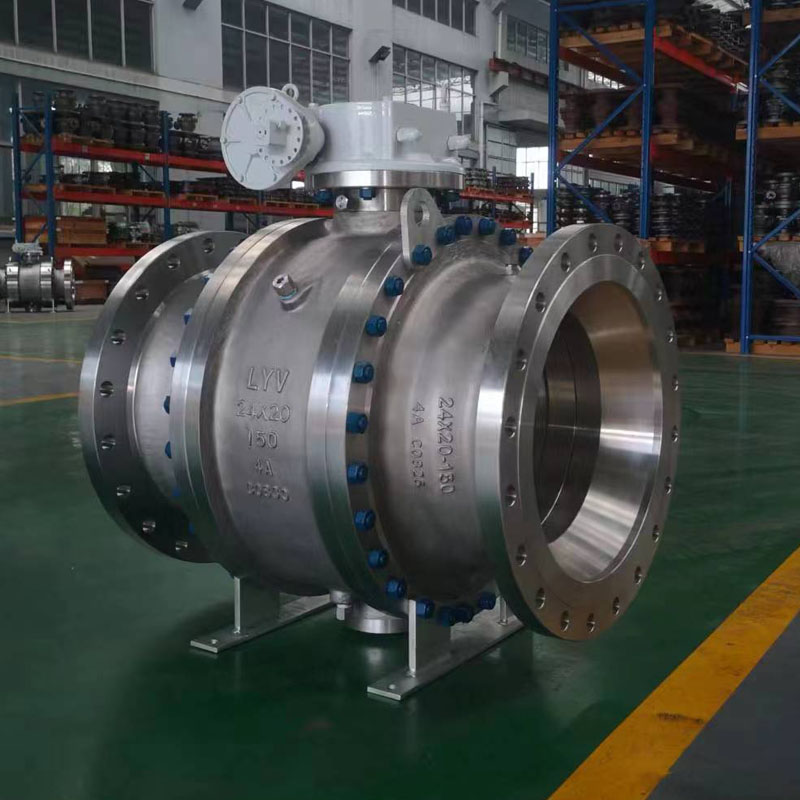

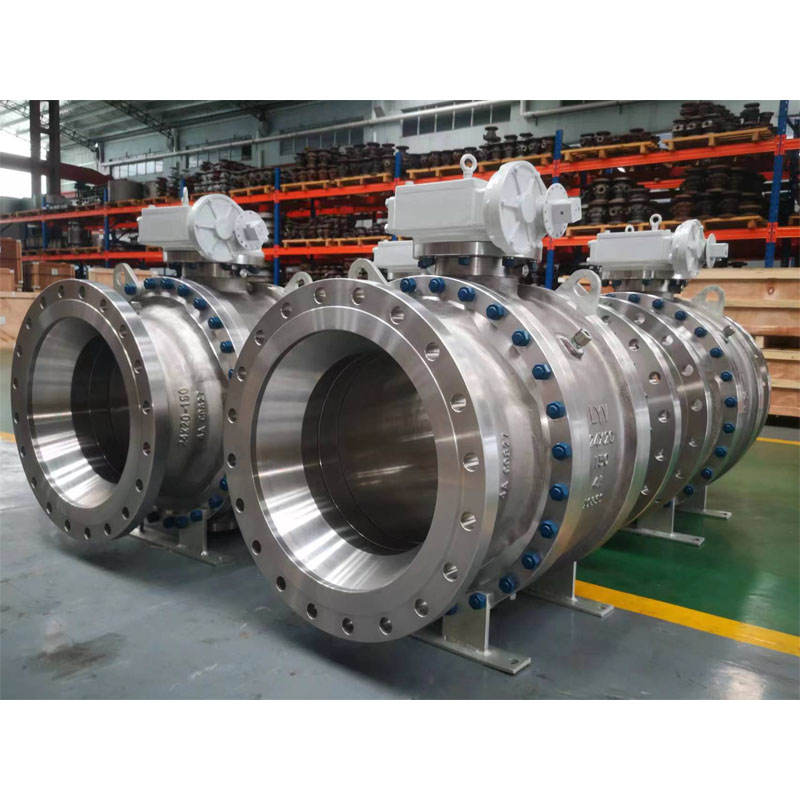

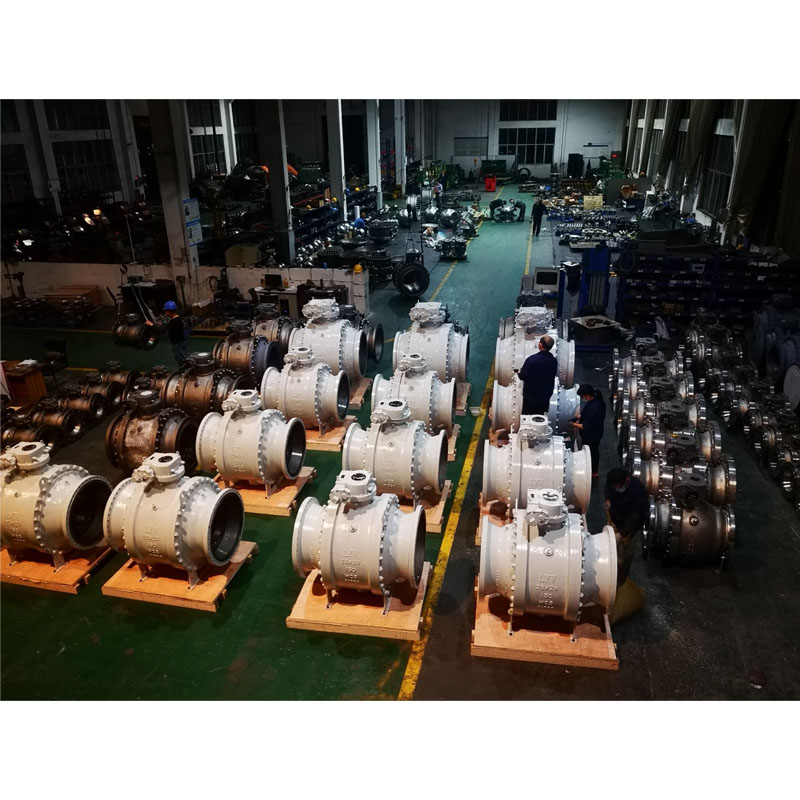

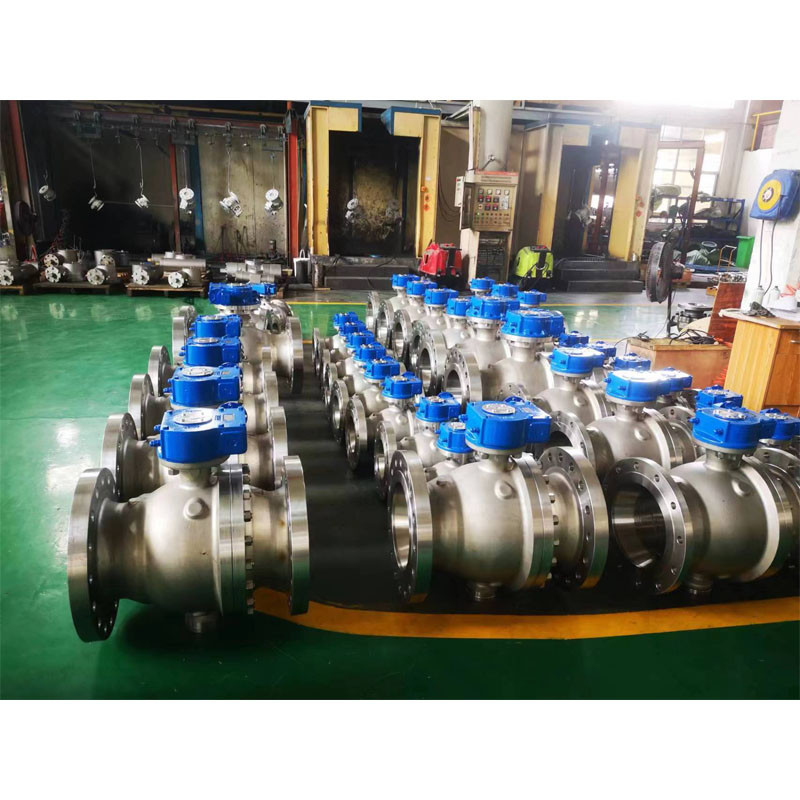

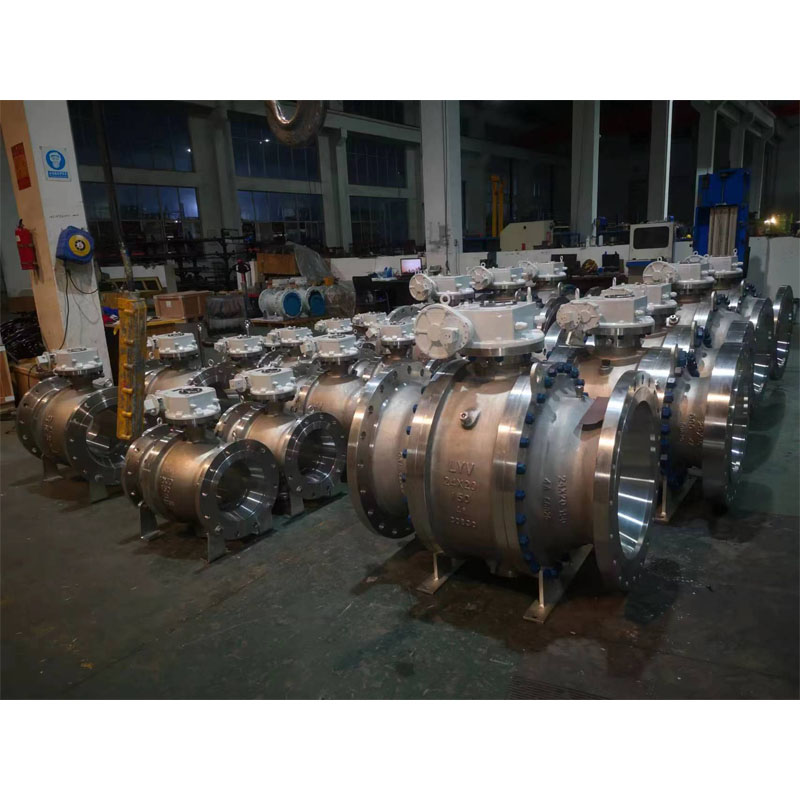

Kroglični ventil, vgrajen na ročico z zmanjšano izvrtino

Zaradi visoke varnosti in konkurenčne cene so prednostni krogelni ventili LYV z zmanjšano izvrtino, nameščeni na nastavek. Proizvajamo ventile za velike velikosti in visok delovni tlak za jugovzhodno državo Aisa, Srednji vzhod, Rusijo itd. Običajno je ventil z zmanjšano izvrtino približno 30 % lažji v primerjavi s krogelnimi ventili s polno izvrtino enake velikosti, krogelni ventili z zmanjšano izvrtino, nameščeni na nastavek, lahko zagotovijo varno delovanje cevovoda in tudi zagotovijo stroške nakupa za celoten cevovodni sistem.

Krogelni ventil z zmanjšano izvrtino, vgrajen na zatiču, je zasnovan z dvojnim blokom in odzračevanjem ali dvojnim batom, ki je opremljen s sistemom za vbrizgavanje tesnilne mase za steblo in sedeže v votlino telesa, tako da lahko odteče tako z zgornjega kot spodnjega konca, da prepreči sedež ali steblo puščanje.

Mednarodni standard oblikovanja in testiranja:

Standard oblikovanja: ISO 14313/ ASME B 16.34 / API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 2â do 48 â (za razred ANSI 150LB)

NPS 2â do 48â (za razred ANSI 300LB)

NPS 2â do 48â (za ANSI razred 600LB)

NPS 2â do 36â (za ANSI razred 900LB)

NPS 2â do 24â (za razred ANSI 1500LB)

NPS 2â do 12â (za razred ANSI 2500LB)

Izvrtina cevi: Zmanjšajte izvrtino (RB)

Gradbeno telo: Končni vnos

Tip pokrova/pokrova: Pokrov z vijaki/podaljšan pokrov

Vrsta sedeža: Mehka vrsta/Kovinska vrsta s trdim tesnilom

Smerni tok: enosmerno/dvosmerno

Storitveni medij: zemeljski plin, olje, voda, kisikov plin itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Ubežne emisije: ISO 15848

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

Dvojni blok in mračna oblika

ISO 5211 nameščen IPAD

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / motorni aktuator

MOC (seznam materiala â BOM):

Telo in pokrov motorja: ASTM A 216 GR. WCB /ASTM A105N (ogljikovo jeklo)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nizkotemperaturno ogljikovo jeklo)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerjaveče jeklo)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerjaveče jeklo)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A / 6A (dvostransko nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Harseal Kovinski tip sedeža Površinska obdelava žoge: ENP, HCR, WC, varjenje Ni60/Ni55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kovinski sedežni obroč: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Površinska obdelava Harseal kovinskega sedeža Seat Ring: ENP, HCR, WC, varjenje Ni60/Ni55

Tesnjenje sedeža: PTFE Virgin / 25 % PTFE s steklenim polnilom â GFT / PTFE polnjen z ogljikom â CFT

: PEEK / Delrin / Grafoil â Grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE polnjen s steklom â GFT / PTFE polnjen z ogljikom â CFT

: Grafoil â Grafitni prstan

Kaj je krogelni ventil z zmanjšano izvrtino?

Kroglični ventil z zmanjšano izvrtino je vrsta krogelnega ventila, pri katerem je notranji premer izvrtine ventila manjši od premera cevi, medtem ko se dimenzija prirobnice ventila še vedno ujema s premerom cevi. Delovna zahteva je, da turbulenca in hitrost pretoka tekočine ne povzročata večjih težav in kjer ni verjetno, da bi prišlo do kopičenja delcev, da se prepreči blokada ventila.

Z manjšim notranjim premerom sta manjša tudi ohišje ventila in velikost krogle, tako da krogelni ventil z zmanjšano izvrtino zavzame manjšo prostornino, zaradi česar med montažo porabi manj prostora. Še več, material za manjše ohišje in kroglo zaračunava nižje stroške materiala, kar vpliva na stroške končnega izdelka in zmanjša celotne stroške cevovodnega sistema.
