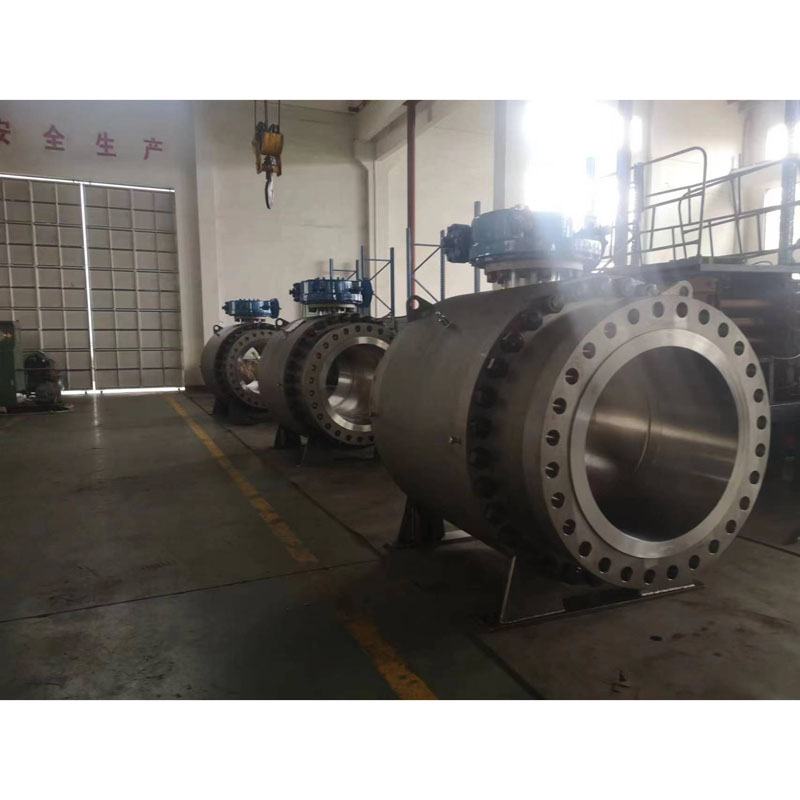

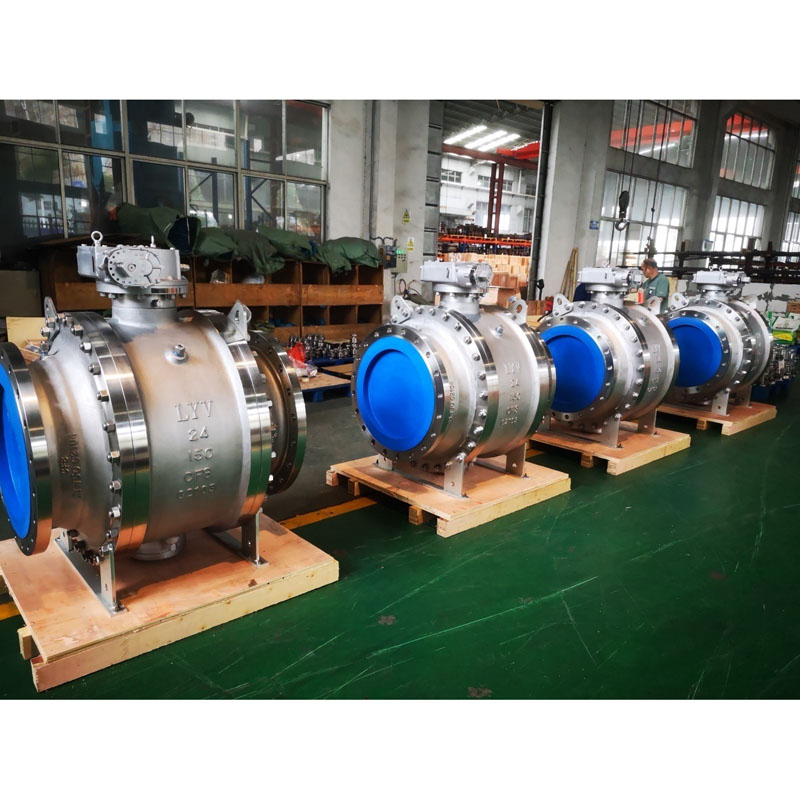

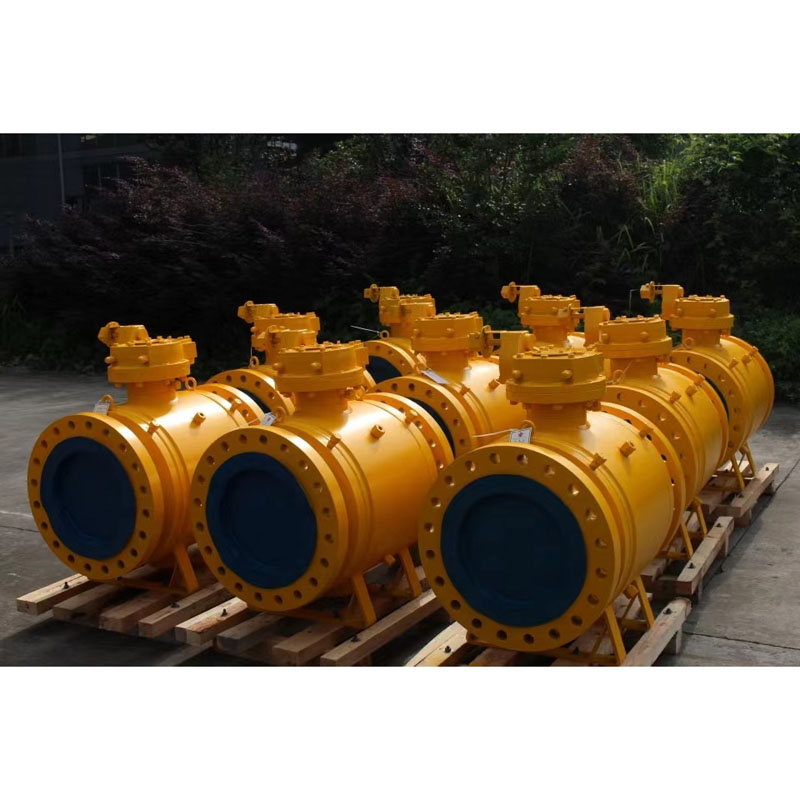

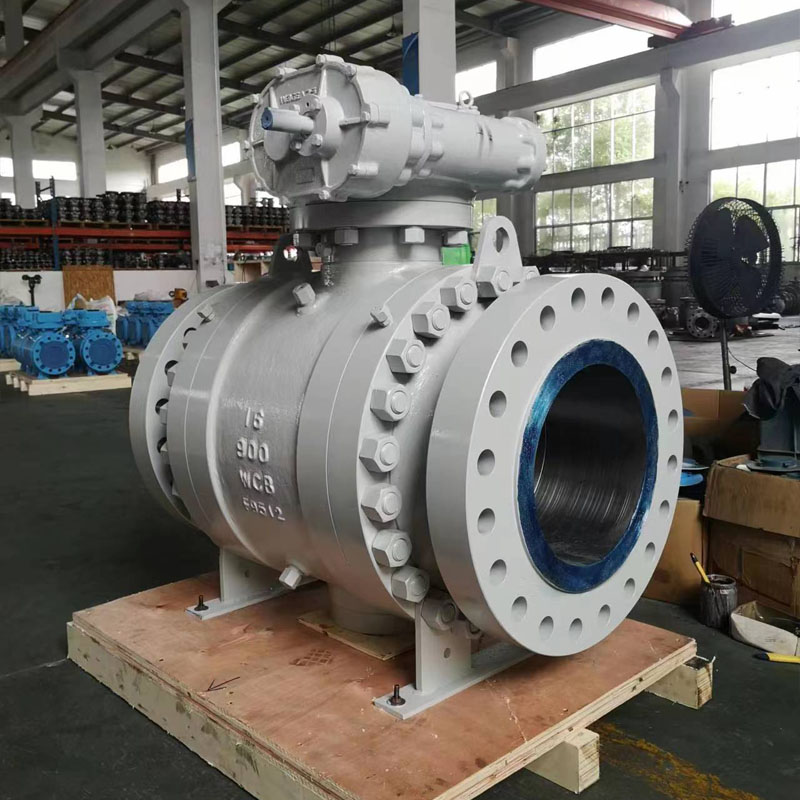

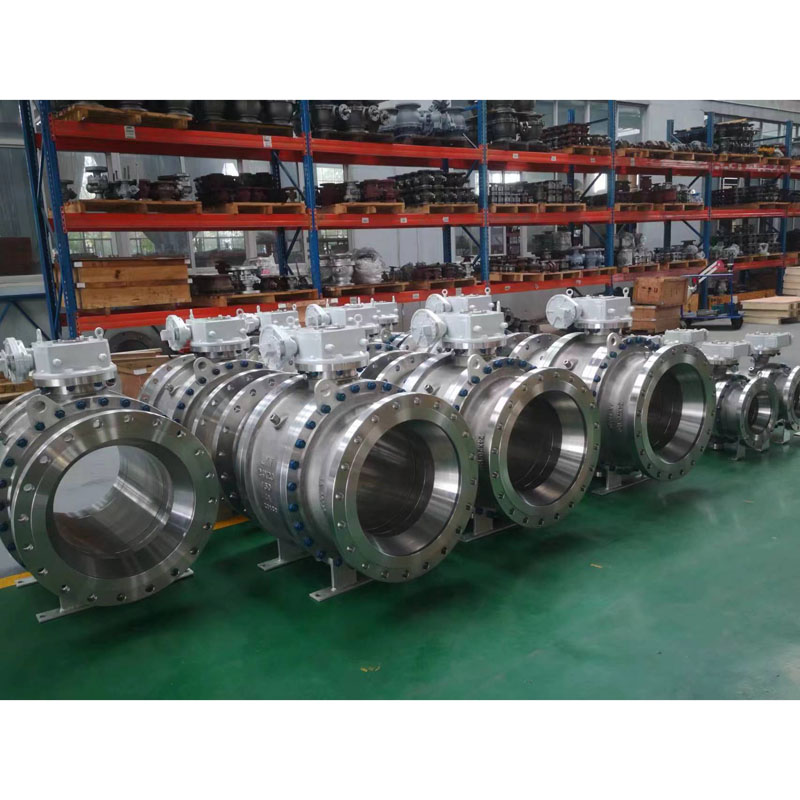

Krogelni ventil z ulito ročico

LYV je proizvajalec in dobavitelj ulitih krogelnih ventilov, nameščenih na lite navoje, na Kitajskem, z odobrenimi API 6D, ISO 9001 in CE. Krogelni ventili, nameščeni na litja, so krogelni ventili, nameščeni na litja, ki s postopkom kalupa za litje izdelajo ohišje in pokrov motorja iz litega jekla. Običajno bomo 2- ali 3-krat obdelali s peskanjem površino telesa ventilov za litje, da zagotovimo gladko in lepo površino.

Kroglični ventil, nameščen na litje, je zasnovan z dvojnim blokom in odzračevanjem ali dvojnim batom, ki je opremljen s sistemom za vbrizgavanje tesnilne mase za steblo in sedeže v votlino telesa, tako da lahko odteče tako z zgornjega kot spodnjega konca, da se prepreči puščanje sedeža ali stebla .

Mednarodni standard oblikovanja in testiranja:

Standard oblikovanja: ISO 14313/ ASME B 16.34 / API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 2" do 48" (za razred ANSI 150LB)

NPS 2" do 48" (za razred ANSI 300LB)

NPS 2" do 48" (za ANSI razred 600LB)

NPS 2" do 36" (za ANSI razred 900LB)

NPS 2" do 24" (za razred ANSI 1500LB)

NPS 2" do 12" (za razred ANSI 2500LB)

oz

DN50 do DN1200 (za PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 do DN1200 (za PN4,0Mpa, PN5,0Mpa)

DN50 do DN1200 (za PN6,3Mpa, PN10,0Mpa)

DN50 do DN900 (za PN15,0Mpa)

DN50 do DN600 (za PN25,0Mpa)

Izvrtina cevi: polna izvrtina (FB)/ zmanjšana izvrtina (RB)

Gradbeno telo: Končni vnos

Tip pokrova/pokrova: Pokrov z vijaki/podaljšan pokrov

Vrsta sedeža: Mehka vrsta/Kovinska vrsta s trdim tesnilom

Smerni tok: enosmerno/dvosmerno

Storitveni medij: zemeljski plin, olje, voda, kisikov plin itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Ubežne emisije: ISO 15848

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

Dvojni blok in mračna oblika

ISO 5211 nameščen IPAD

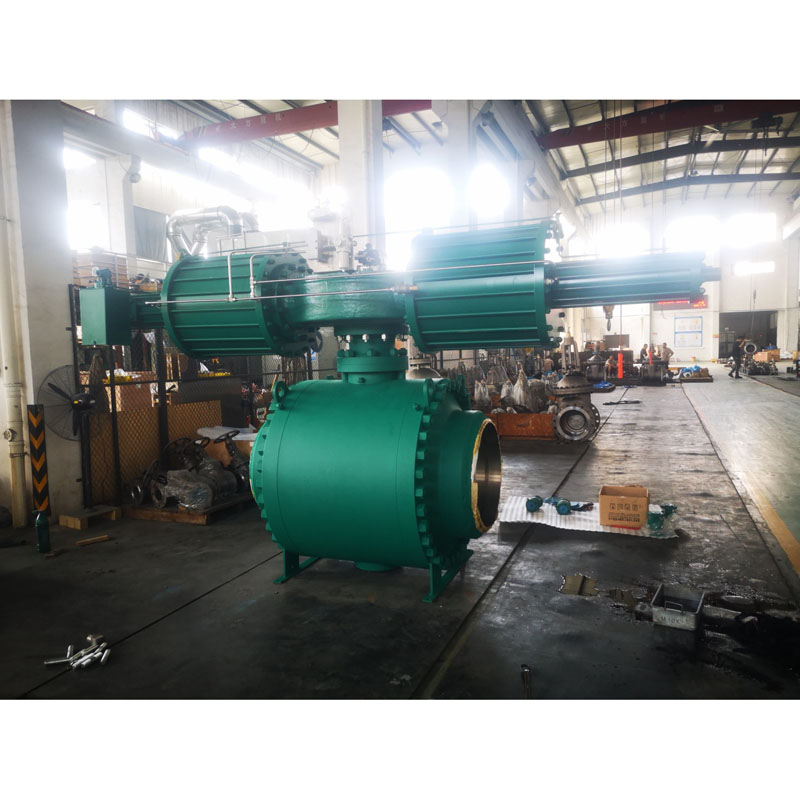

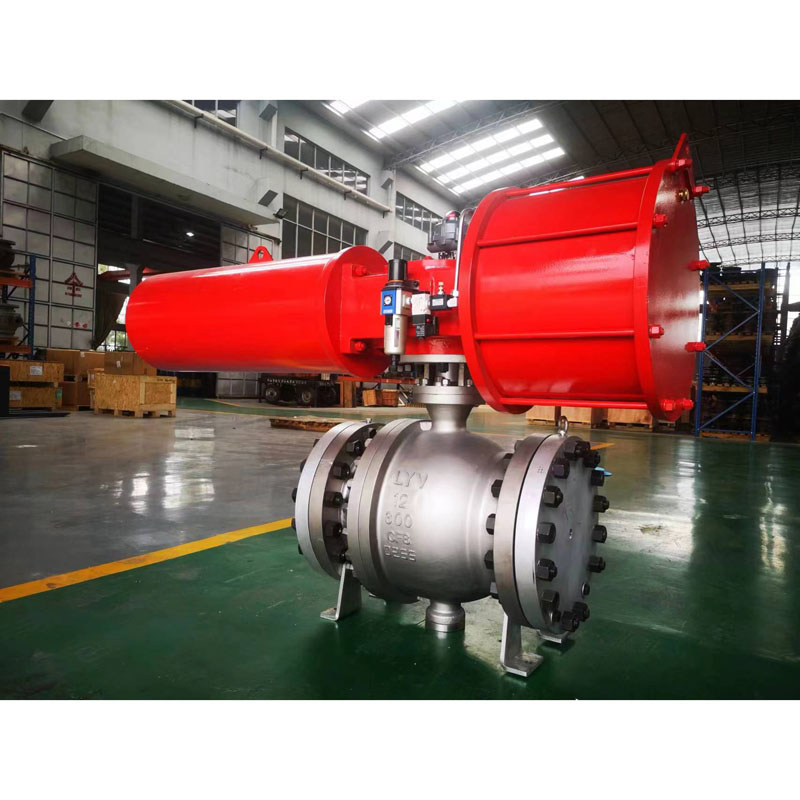

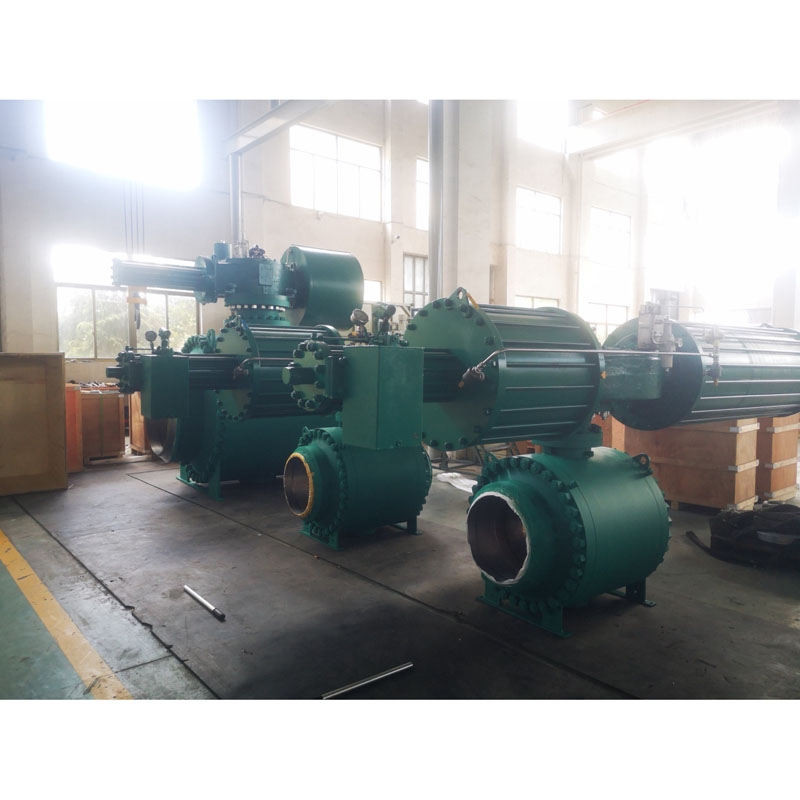

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / motorni aktuator

MOC (seznam materiala – BOM):

Telo in pokrov motorja: ASTM A 216 GR. WCB (ogljikovo jeklo)

: ASTM A352 LCB / LCC (nizkotemperaturno ogljikovo jeklo)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerjaveče jeklo)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerjaveče jeklo)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A / 6A (dvostransko nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Harseal Kovinski tip sedeža Površinska obdelava žoge: ENP, HCR, WC, varjenje Ni60/Ni55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kovinski sedežni obroč: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Površinska obdelava Harseal kovinskega sedeža Seat Ring: ENP, HCR, WC, varjenje Ni60/Ni55

Tesnjenje sedeža: PTFE Virgin / 25 % PTFE s steklenim polnilom – GFT / PTFE s polnilom iz ogljika – CFT

: PEEK / Delrin / Grafoil – grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE, polnjen s steklom – GFT / PTFE, polnjen z ogljikom – CFT

: Grafoil – Grafitni prstan

Kaj je krogelni ventil z vgradnjo na nastavek?

Kroglični ventil, nameščen na zatiču, je ventil s četrtletnim obračanjem, ki pomaga zaustaviti tekoči medij v cevovodih. Edinstvena značilnost krogelnega ventila z nastavkom je njegov disk v okrogli ali sferični obliki, nameščen na sredini. To se še naprej vrti, da ustavi ali začne tok.
