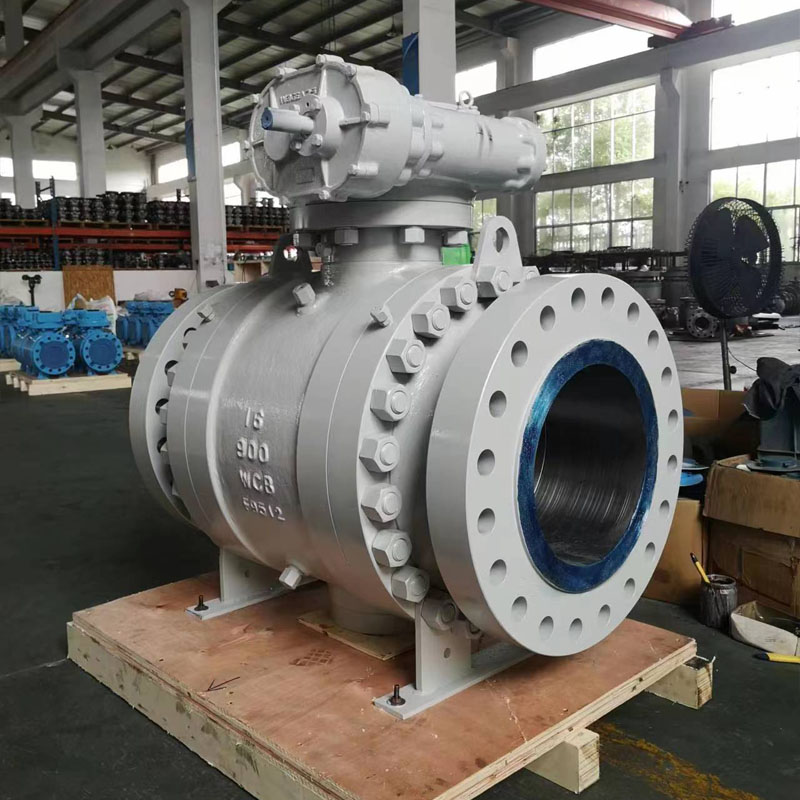

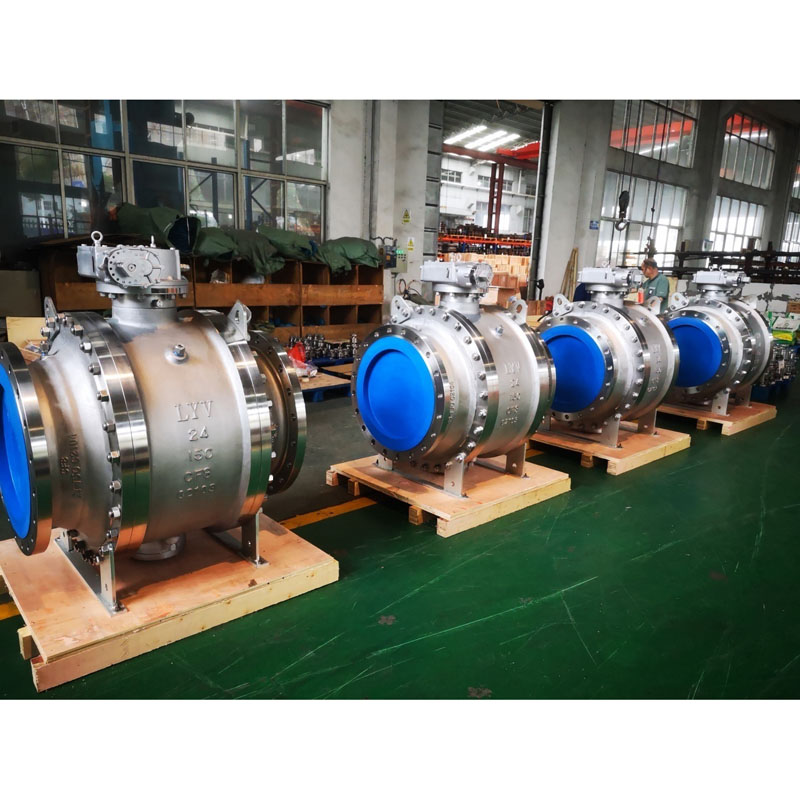

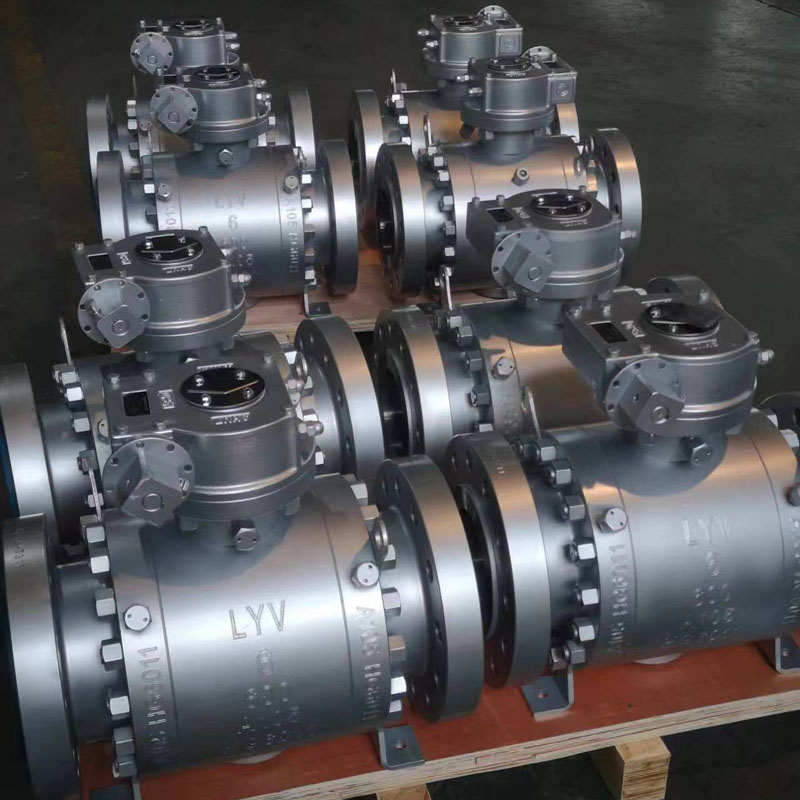

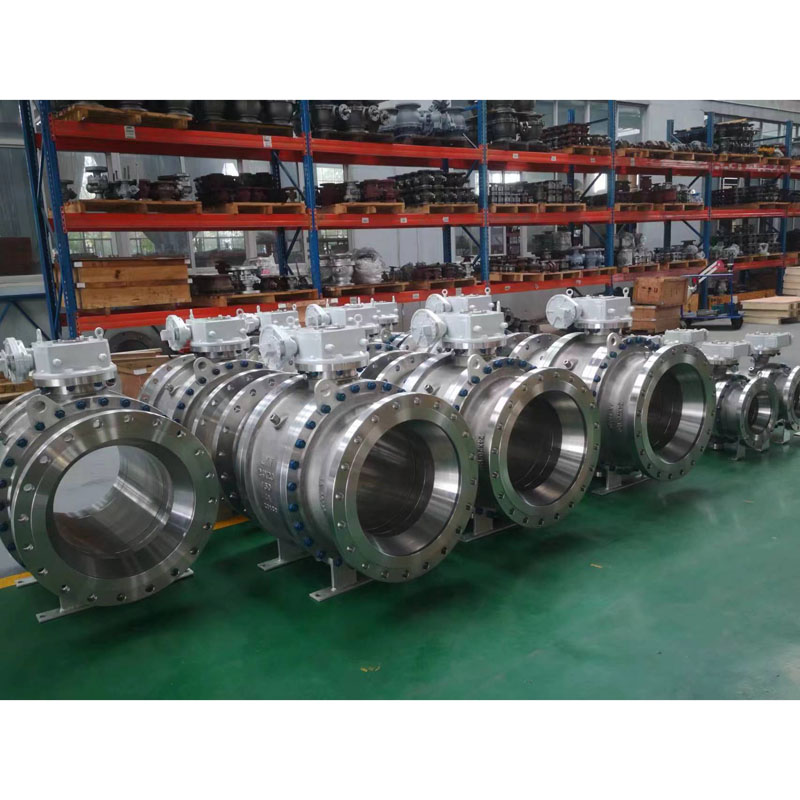

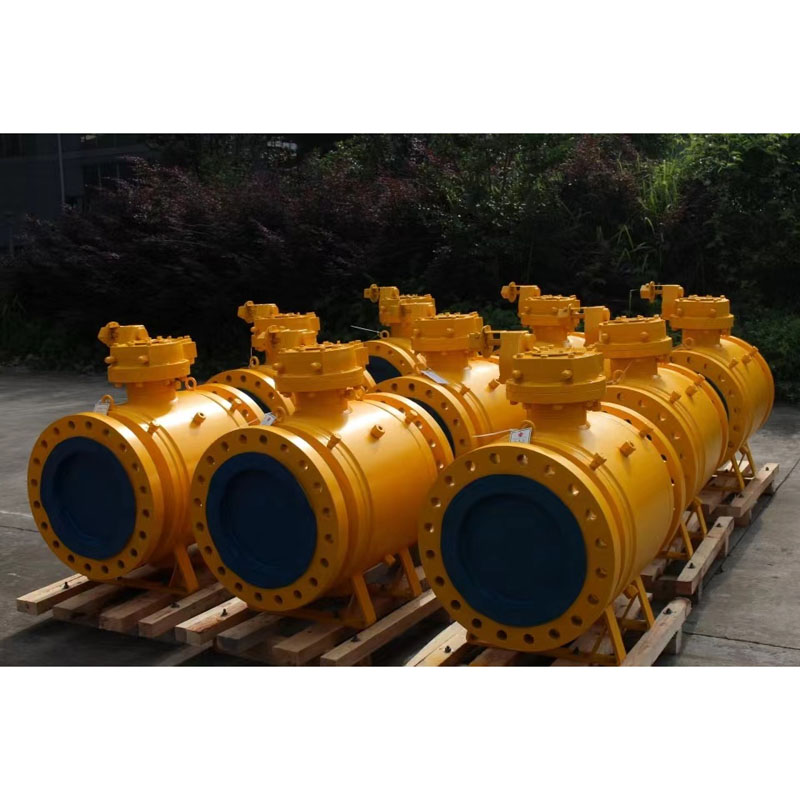

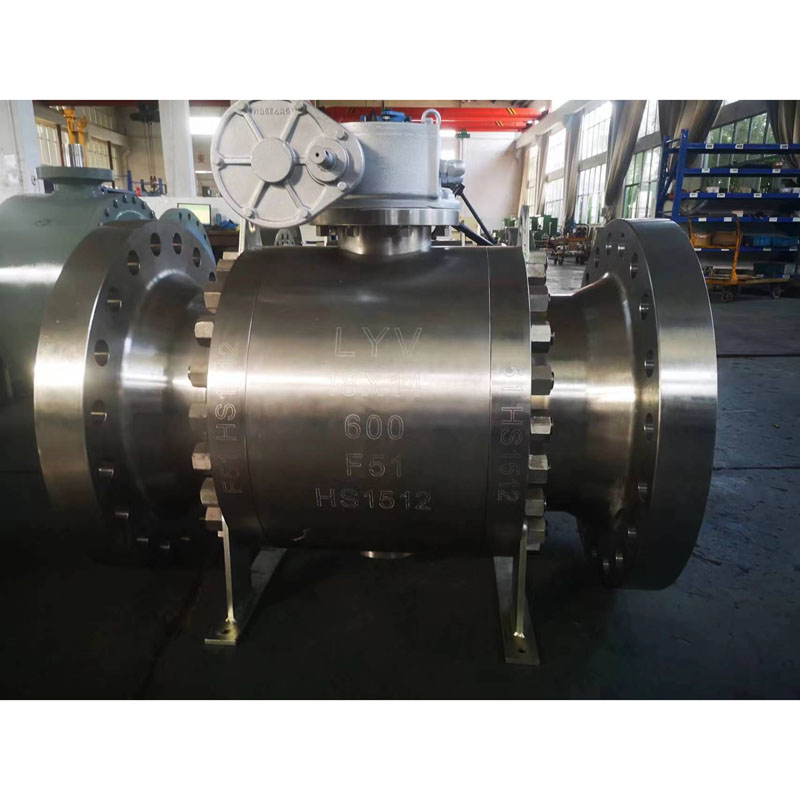

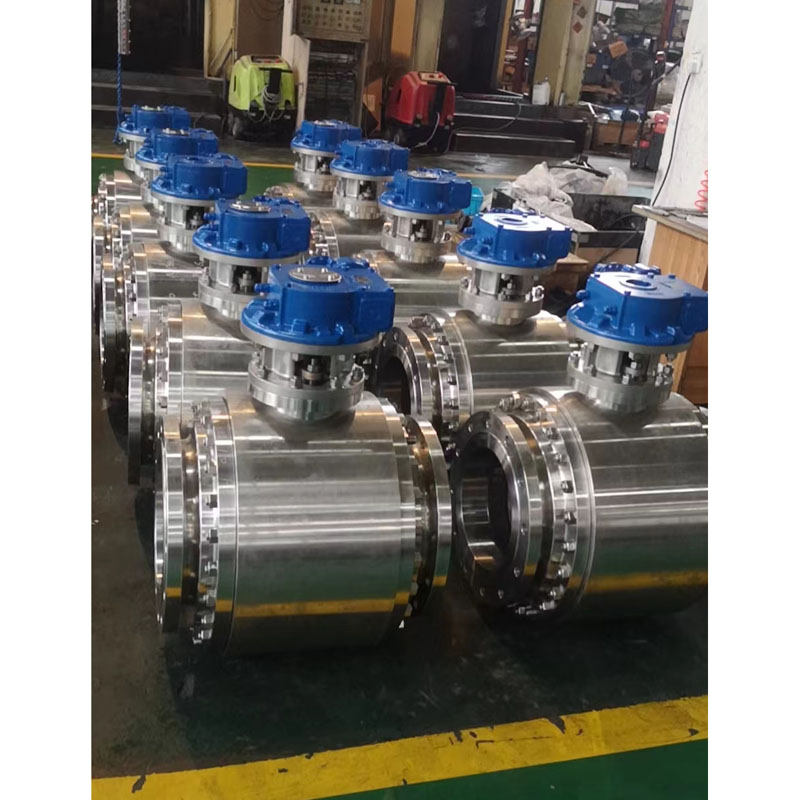

Dvojni blok in odzračevalni plavajoči krogelni ventil

Visokokakovosten krogelni ventil z dvojnim blokom in odzračevalnim drogom (DBB ventil) podjetja LYV za velikost od palcev do 48 palcev in za delovni tlak ANSI 150 lb do 1500 lb, ki je primeren za različne vrste okolja delovnih zahtev. Če nam pošljete povpraševanje, vam lahko ponudimo ugodno ceno.

Plavajoči krogelni ventil z dvojnim blokiranjem in odzračevanjem je zasnovan tako, da nadomesti zapleteno povezavo med več ventili v tradicionalnem cevovodnem sistemu, kar lahko zmanjša puščanje v sistemu, da se dosežejo hitre emisije in funkcija zapiranja. In dvojni krogelni ventil DBB prihrani omejitev namestitvenega prostora, poenostavi program namestitve, zniža tlak v cevnem sistemu, priročen za čiščenje in vzdrževanje instrumenta.

Mednarodni standard oblikovanja in testiranja:

Standard oblikovanja: ISO 14313/ ASME B 16.34 / API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 2" do 48" (za razred ANSI 150LB)

NPS 2" do 48" (za razred ANSI 300LB)

NPS 2" do 48" (za ANSI razred 600LB)

NPS 2" do 36" (za ANSI razred 900LB)

NPS 2" do 24" (za razred ANSI 1500LB)

NPS 2" do 12" (za razred ANSI 2500LB)

oz

DN50 do DN1200 (za PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 do DN1200 (za PN4,0Mpa, PN5,0Mpa)

DN50 do DN1200 (za PN6,3Mpa, PN10,0Mpa)

DN50 do DN900 (za PN15,0Mpa)

DN50 do DN600 (za PN25,0Mpa)

Izvrtina cevi: polna izvrtina (FB)/ zmanjšana izvrtina (RB)

Gradbeno telo: Končni vnos

Tip pokrova/pokrova: Pokrov z vijaki/podaljšan pokrov

Vrsta sedeža: Mehka vrsta/Kovinska vrsta s trdim tesnilom

Smerni tok: enosmerno/dvosmerno

Storitveni medij: zemeljski plin, olje, voda, kisikov plin itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Ubežne emisije: ISO 15848

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

Dvojni blok in mračna oblika

ISO 5211 nameščen IPAD

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / motorni aktuator

MOC (seznam materiala – BOM):

Ohišje in pokrov motorja: ASTM A216 WCB/ A 105N (ogljikovo jeklo)

: ASTM A352 LCB / LCC / A350 LF2 (nizkotemperaturno ogljikovo jeklo)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (nerjaveče jeklo)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (nerjaveče jeklo)

: ASTM A351 gr. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (dvostransko nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (dvostransko nerjaveče jeklo)

Opomba: Harseal Kovinski tip sedeža Površinska obdelava žoge: ENP, HCR, WC, varjenje Ni60/Ni55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kovinski sedežni obroč: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Površinska obdelava Harseal kovinskega sedeža Seat Ring: ENP, HCR, WC, varjenje Ni60/Ni55

Tesnjenje sedeža: PTFE Virgin / 25 % PTFE s steklenim polnilom – GFT / PTFE s polnilom iz ogljika – CFT

: PEEK / Delrin / Grafoil – grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE polnjen s steklom – GFT / PTFE polnjen z ogljikom – CFT

: Grafoil – Grafitni prstan

Kaj je krogelni ventil z vgradnjo na nastavek?

Kroglični ventil, nameščen na zatiču, je ventil s četrtletnim obračanjem, ki pomaga zaustaviti tekoči medij v cevovodih. Edinstvena značilnost krogelnega ventila z nastavkom je njegov disk v okrogli ali sferični obliki, nameščen na sredini. To se še naprej vrti, da ustavi ali začne tok.
