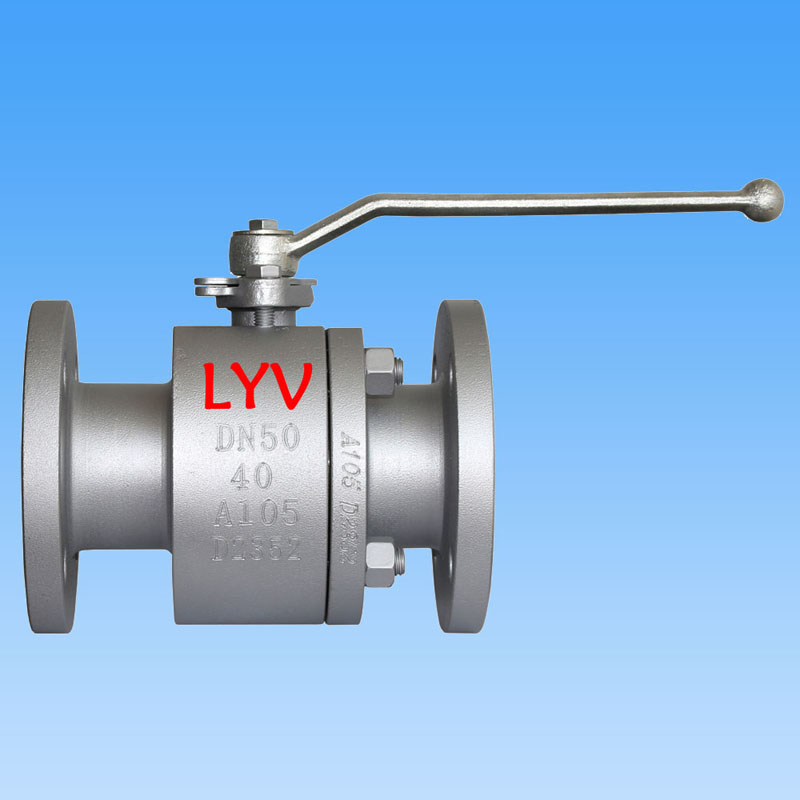

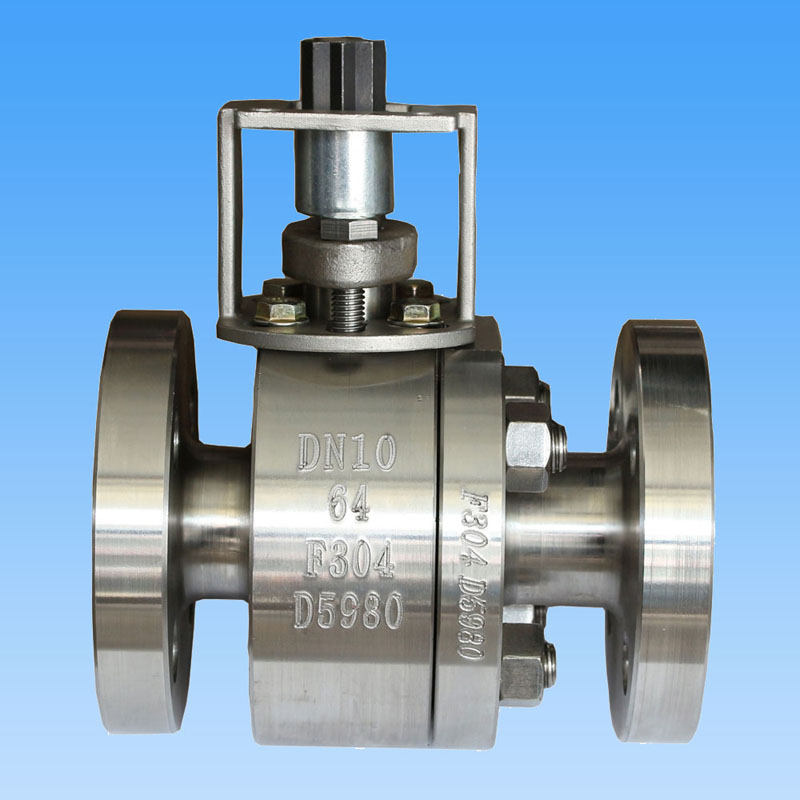

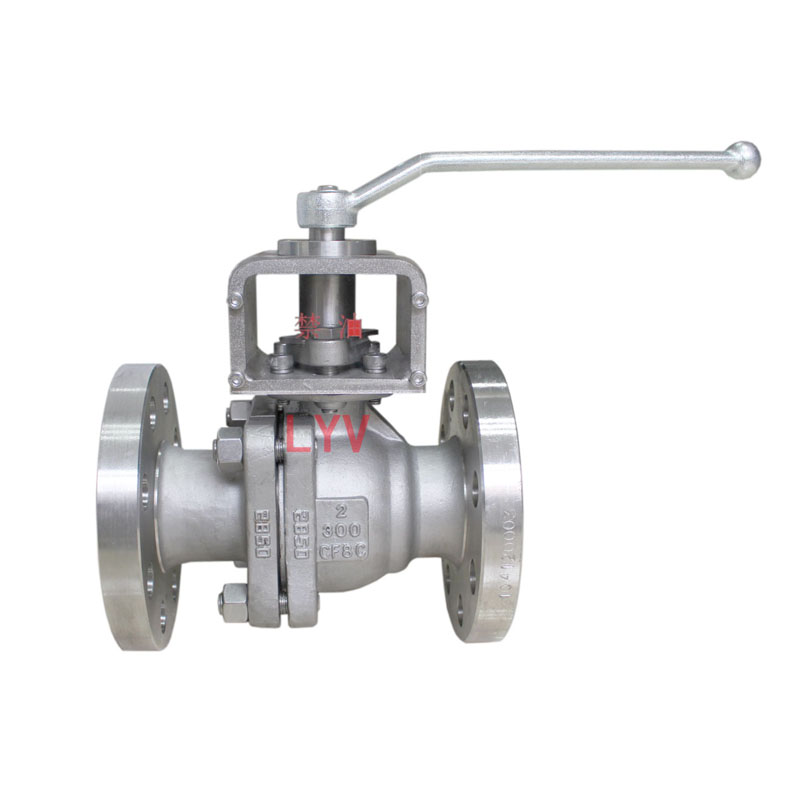

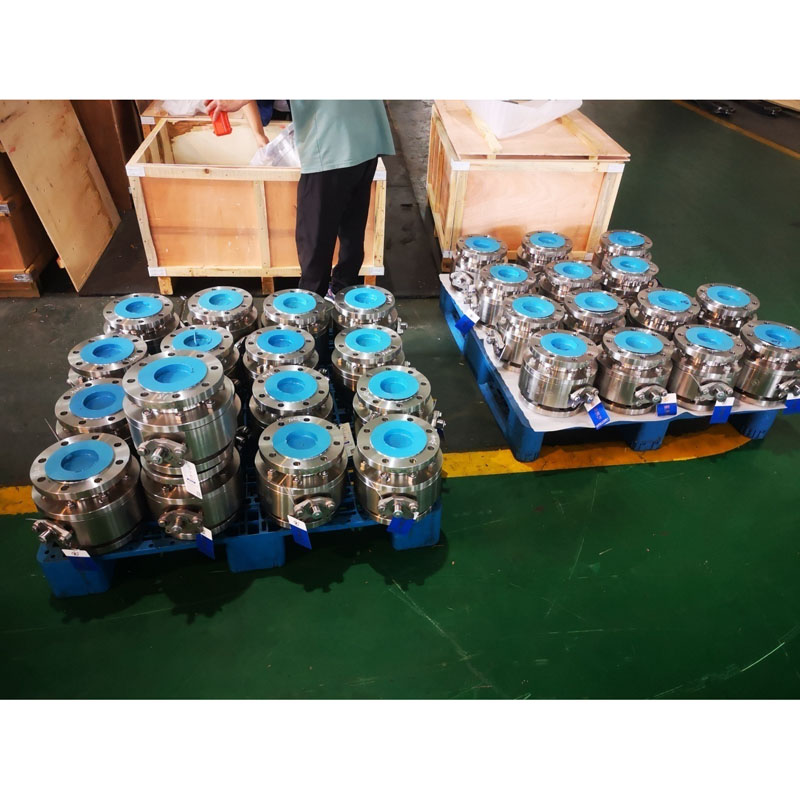

Plavajoči krogelni ventil s polnim premerom

LYV® plavajoči krogelni ventil s polno izvrtino se uporablja za odrezovanje ali povezovanje medija v cevovodu, ki ima lastnosti, kot so: zagotavljanje tesnila ventila, nizek koeficient trenja, majhen delovni navor, različni materiali sedeža, širok razpon prilagodljivosti, odprtost /zapri s pravilnim stikalom. Hkrati lahko plavajoči krogelni ventil tvori kovinski stik s telesom ventila po požaru, da zagotovi tesnjenje stebla.

Mednarodni standard oblikovanja in testiranja:

Standard oblikovanja: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 1/2â do 10â (za razred ANSI 150LB)

NPS 1/2â do 8*(za ANSI razred 300LB)

NPS 1/2â do 4â (za ANSI razred 600LB)

oz

DN15 do DN250 (za PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 do DN200 (za PN4,0Mpa, PN5,0Mpa)

DN15 do DN100 (za PN6,3Mpa, PN10,0Mpa)

Izvrtina cevi: polna izvrtina (FB)

Konstrukcija: končni vhod, 2 kosi/3 kosi

Tip pokrova/pokrova: Pokrov z vijaki/podaljšan pokrov

Vrsta sedeža: Mehka vrsta/Kovinska vrsta s trdim tesnilom

Smerni tok: enosmerno/dvosmerno

Storitveni medij: zemeljski plin, olje, voda, kisikov plin itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

ISO 5211 nameščen IPAD

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / električni aktuator

MOC (seznam materiala â BOM):

Telo in pokrov motorja: ASTM A 216 GR. WCB /ASTM A105N (ogljikovo jeklo)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nizkotemperaturno ogljikovo jeklo)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerjaveče jeklo)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerjaveče jeklo)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A / 6A (dvostransko nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Harseal Kovinski tip sedeža Površinska obdelava žoge: ENP, HCR, WC, varjenje Ni60/Ni55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Tesnilo sedeža krogle in ohišja: čisti PTFE / 25 % PTFE s steklenim polnilom â GFT / PTFE polnil z ogljikom â CFT

: PEEK / Delrin / Grafoil â Grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE polnjen s steklom â GFT / PTFE polnjen z ogljikom â CFT

: Grafoil â Grafitni prstan

Kaj je krogelni ventil plavajočega tipa?

Plavajoči krogelni ventil je vrsta ventila, katerega krogla plava znotraj telesa ventila; odnese na dolvodno stran in bi ga srednji pritisk tesno potisnil proti sedežu, da se zagotovi zanesljivo tesnjenje. To je precej preprosta zasnova z dobrim tesnjenjem in se zanaša na material sedeža, da prenese delovno obremenitev, saj je tesnilna napetost v glavnem naložena obročkom sedeža. Običajno plavajoči kroglični ventili delujejo v cevovodnem sistemu z nizkim in srednjim tlakom.

Kaj je krogelni ventil s polno izvrtino?

Krogelni ventil s polno izvrtino se uporablja predvsem za pogoje vklopa in izklopa. V sistemih procesnih cevovodov je večina ventilov zasnovanih tako, da omejujejo pretok na določeno območje, tako da naredijo pretočni prehod ali območje zapornega elementa manjše od notranjega premera cevi. Nekatere vrste krogelnih ventilov imajo preveliko kroglo, ki zagotavlja, da imajo lahko notranji pretočni prehodi dovolj prostora, da omogočijo pretok tekočine brez očitnih omejitev, kar imenujemo krogelne ventile s polno izvrtino, saj je luknja na krogli enake velikosti, ki ustreza premeru cevovoda.
