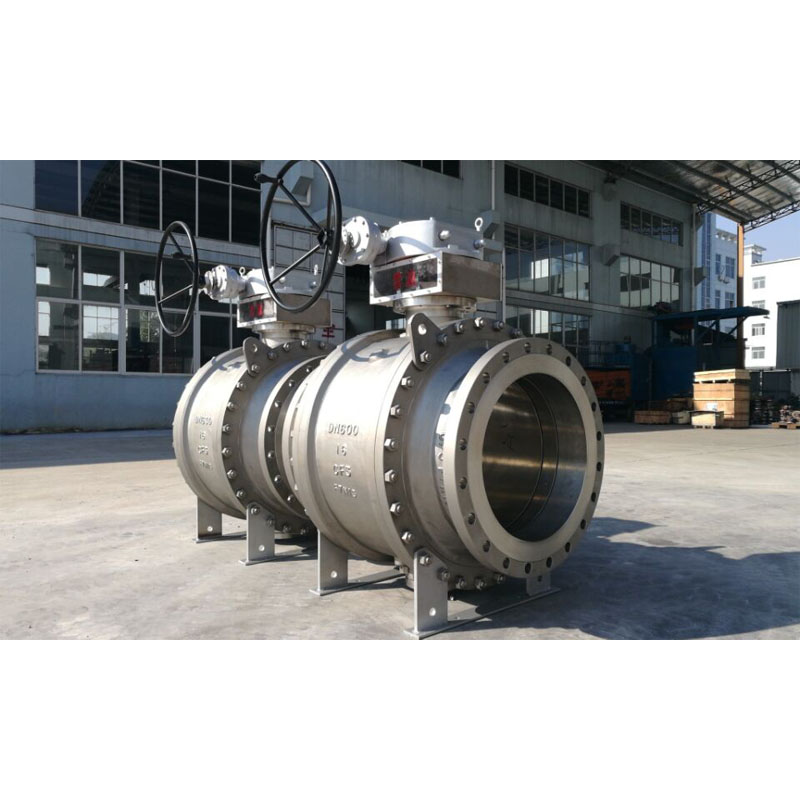

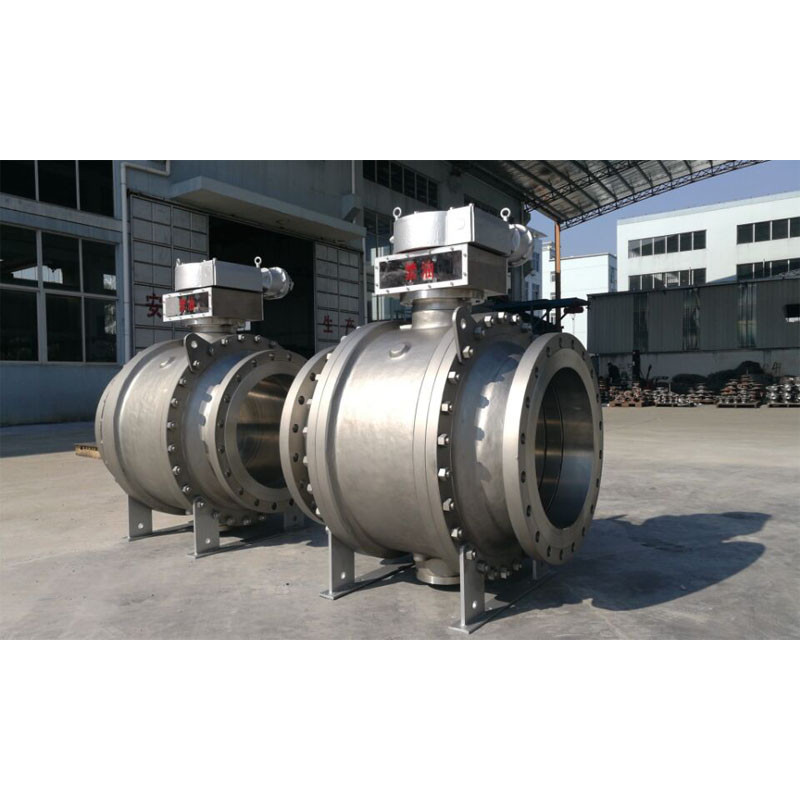

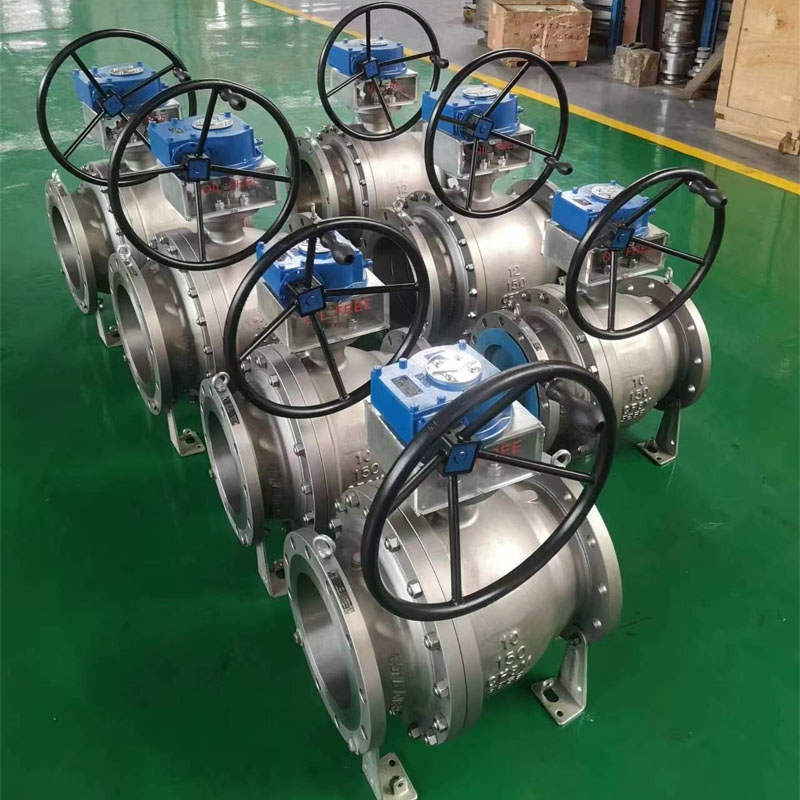

Oxygon krogelni ventil

Krogelni ventil Oxygon je nekakšen poseben krogelni ventil, pri katerem se ventili uporabljajo za plin Oxygon v sistemu, ki mora biti med postopkom sestavljanja in namestitve strogo brez olja.

Oblikovanje in testiranje Mednarodni standard dvodelnega krogelnega ventila

Standard oblikovanja: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 1/2" do 48" (za razred ANSI 150LB)

NPS 1/2" do 48" (za razred ANSI 300LB)

NPS 1/2" do 48" (za ANSI razred 600LB)

NPS 1/2" do 36" (za ANSI razred 900LB)

NPS 1/2" do 24" (za razred ANSI 1500LB)

NPS 1/2" do 12" (za razred ANSI 2500LB)

oz

DN15 do DN1200 (za PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 do DN1200 (za PN4,0Mpa, PN5,0Mpa)

DN15 do DN1200 (za PN6,3Mpa, PN10,0Mpa)

DN15 do DN900 (za PN15,0Mpa)

DN15 do DN600 (za PN25,0Mpa)

Izvrtina cevi: polna izvrtina (FB)/ zmanjšana izvrtina (RB)

Konstrukcija: stranski vhod

Tip pokrova/pokrova: Pokrov z vijaki/podaljšan pokrov

Tip sedeža: mehak

Smerni tok: enosmerno/dvosmerno

Servisni medij: plin kisik

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / električni aktuator

MOC (seznam materiala – BOM):

Ohišje in pokrov motorja: ASTM B148 C95800 (Al–Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerjaveče jeklo)

Polna krogla: ASTM B148 C95800 (Al–Brona)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Držalo: ASTM B148 C95800 (Al-Bronza)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Tesnilo sedeža krogle in ohišja: PTFE čisti / 25 % PTFE, polnjen s steklom

: PEEK / Delrin / Grafoil – grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE polnjen s steklom – GFT / PTFE polnjen z ogljikom – CFT
