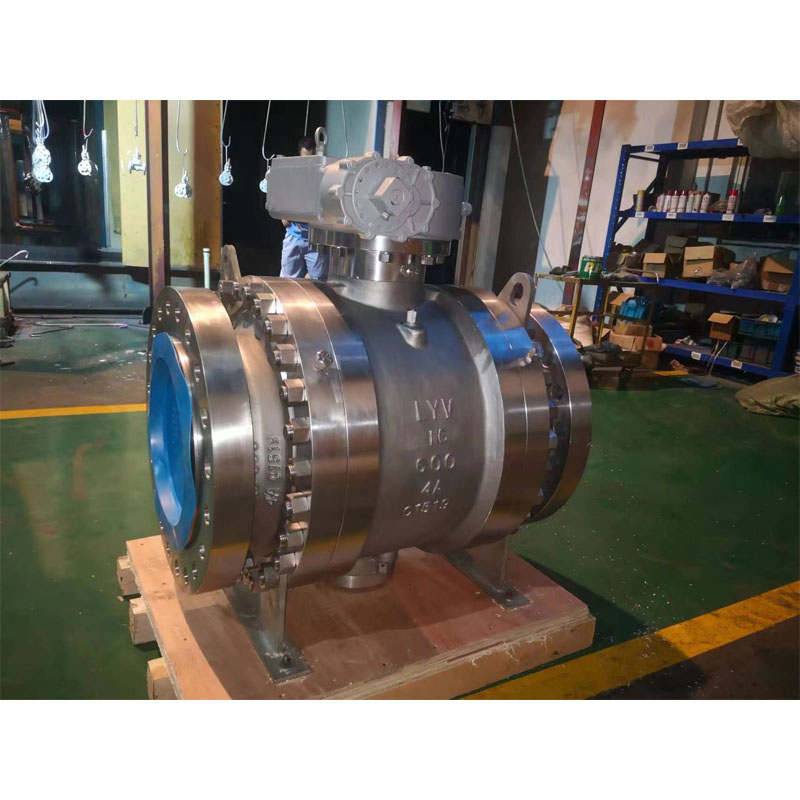

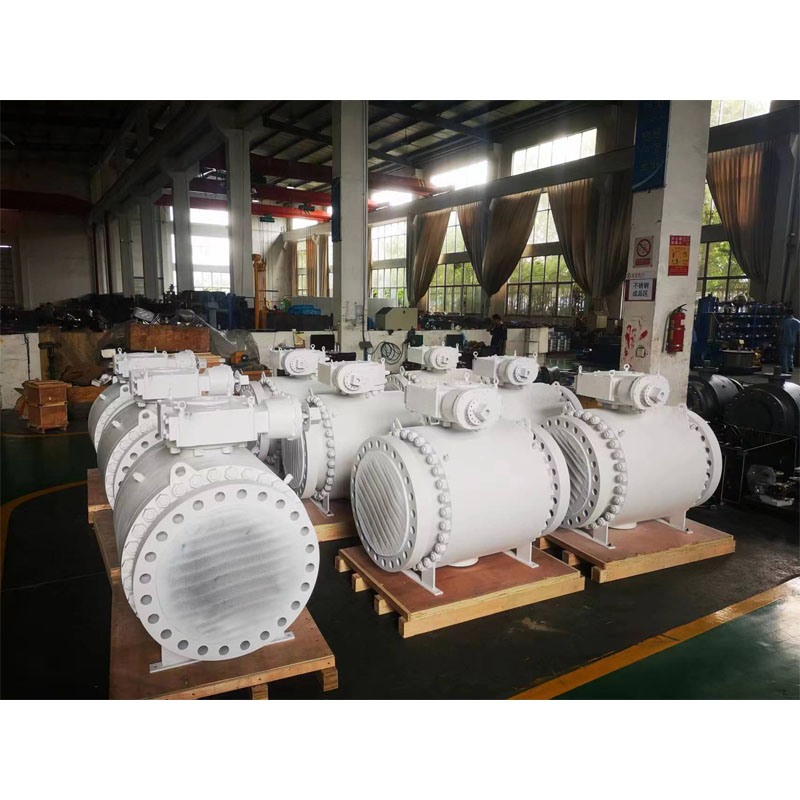

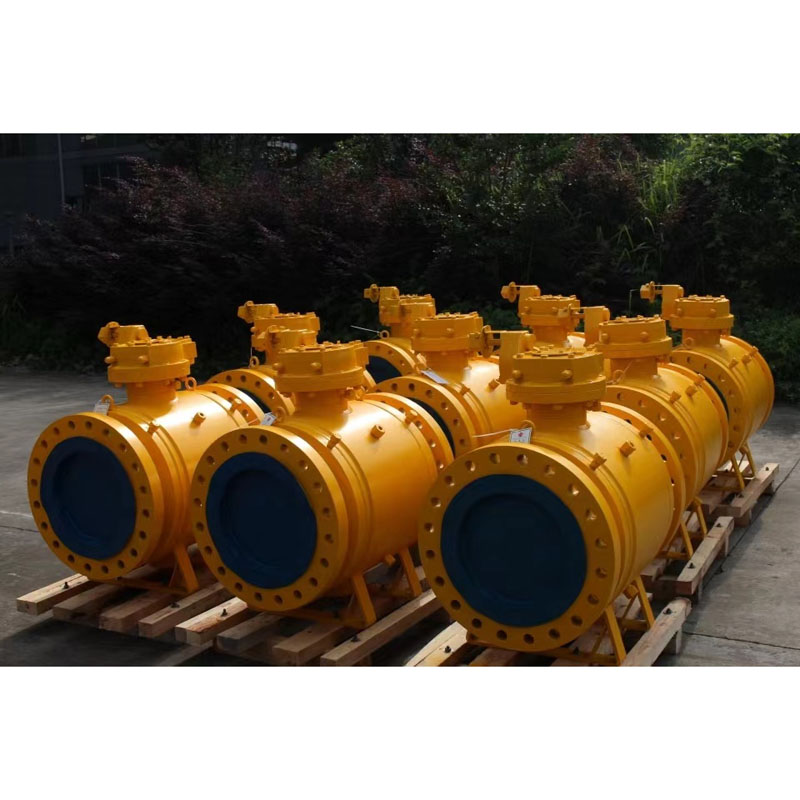

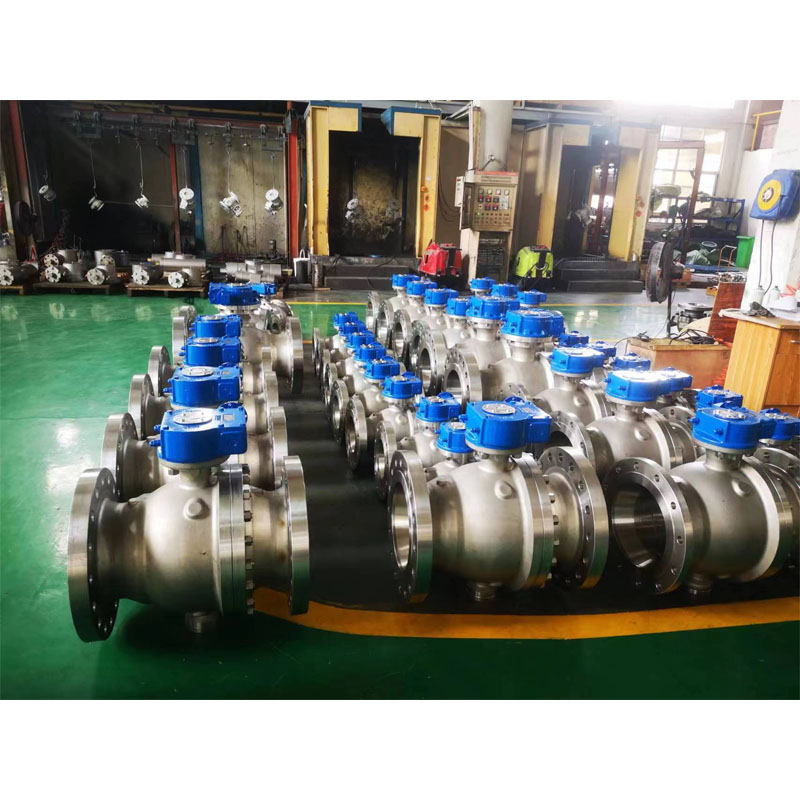

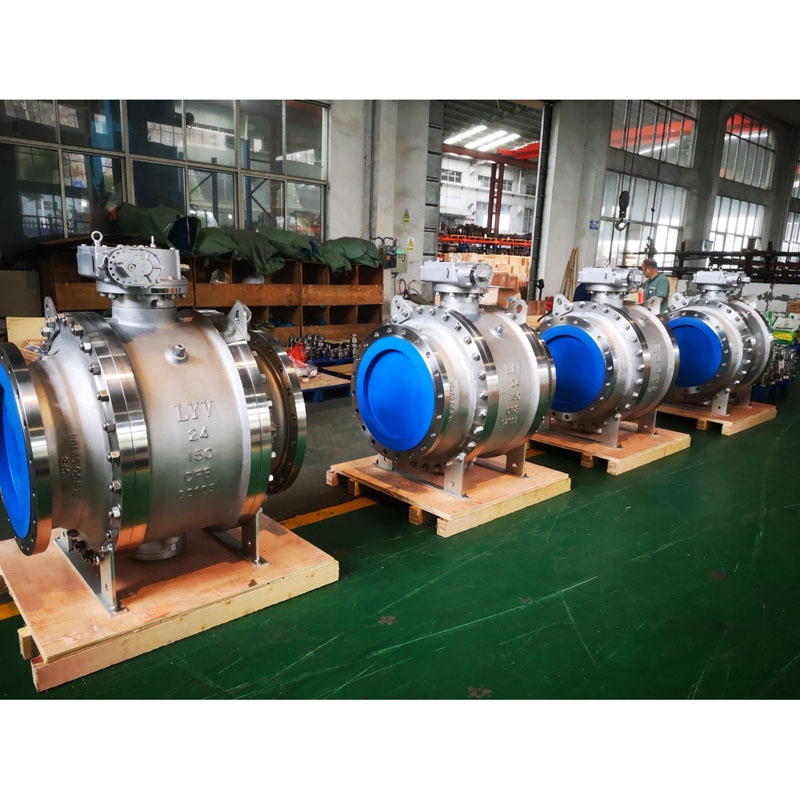

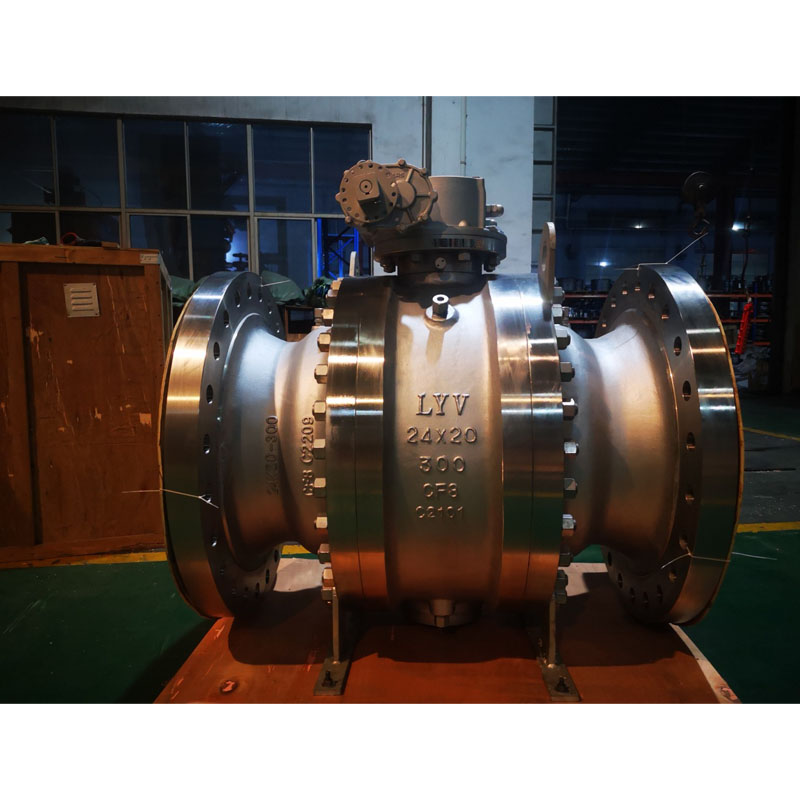

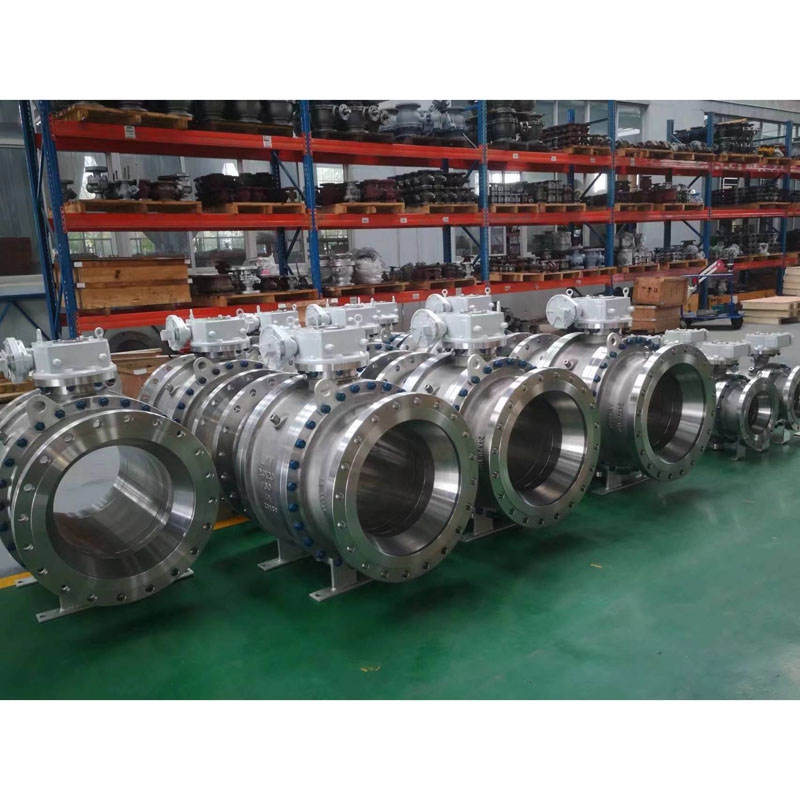

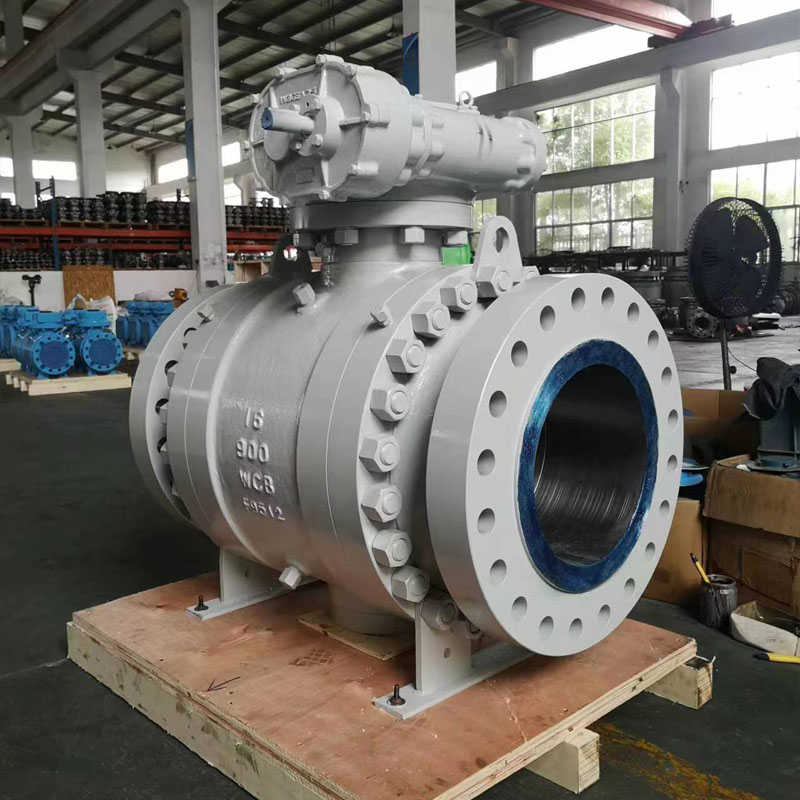

Krogelni ventil s stranskim vstopom

LYV je proizvajalec in dobavitelj krogličnih ventilov s stranskim vhodom na Kitajskem, z odobrenimi API 6D, ISO 9001 in CE. Krogelni ventili s stranskim vstopom so krogelni ventili z 2-delnim ali 3-delnim ohišjem za konstrukcijo deljivega ohišja.

Oblikovanje in testiranje Mednarodni standard dvodelnega krogelnega ventila

Standard oblikovanja: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 1/2" do 48" (za razred ANSI 150LB)

NPS 1/2" do 48" (za razred ANSI 300LB)

NPS 1/2" do 48" (za ANSI razred 600LB)

NPS 1/2" do 36" (za ANSI razred 900LB)

NPS 1/2" do 24" (za razred ANSI 1500LB)

NPS 1/2" do 12" (za razred ANSI 2500LB)

oz

DN15 do DN1200 (za PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 do DN1200 (za PN4,0Mpa, PN5,0Mpa)

DN15 do DN1200 (za PN6,3Mpa, PN10,0Mpa)

DN15 do DN900 (za PN15,0Mpa)

DN15 do DN600 (za PN25,0Mpa)

Izvrtina cevi: polna izvrtina (FB)/ zmanjšana izvrtina (RB)

Konstrukcija: stranski vhod

Tip pokrova/pokrova: pokrov z vijaki/podaljšan pokrov

Vrsta sedeža: Mehka vrsta/Kovinska vrsta s trdim tesnilom

Smerni tok: enosmerno/dvosmerno

Storitveni medij: zemeljski plin, olje, voda, kisikov plin itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

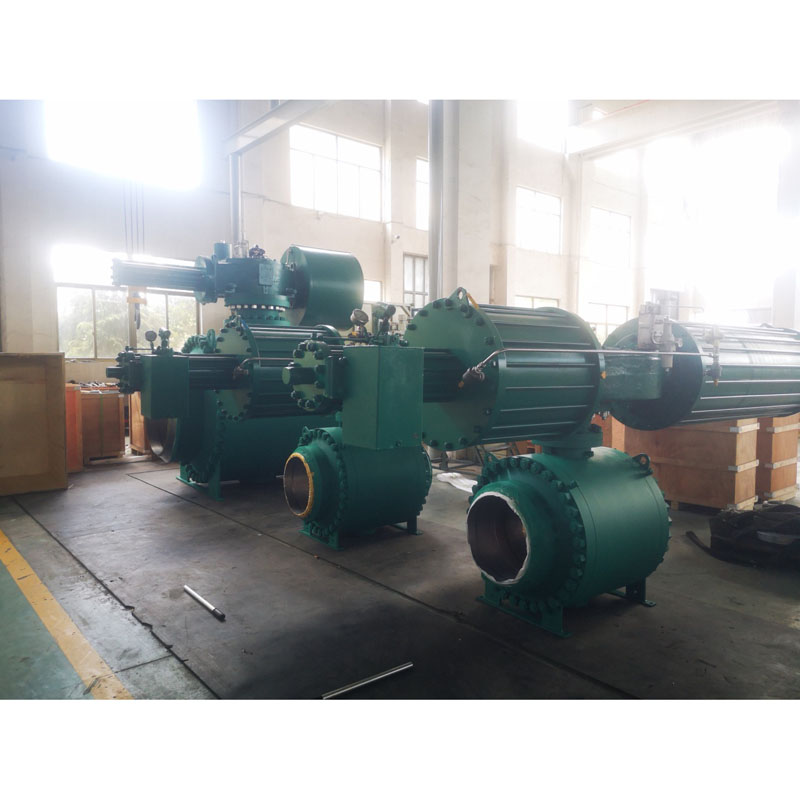

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / električni aktuator

MOC (seznam materiala – BOM):

Telo in pokrov motorja: ASTM A 216 GR. WCB /ASTM A105N (ogljikovo jeklo)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nizkotemperaturno ogljikovo jeklo)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerjaveče jeklo)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerjaveče jeklo)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A / 6A (dvostransko nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Opomba: Harseal kovinski tip sedeža Površinska obdelava žoge: ENP, HCR, WC, varjenje Ni60/Ni55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Tesnilo sedeža krogle in ohišja: čisti PTFE / 25 % PTFE s steklenim polnilom – GFT / PTFE s polnilom iz ogljika – CFT

: PEEK / Delrin / Grafoil – grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE, polnjen s steklom – GFT / PTFE, polnjen z ogljikom – CFT

: Grafoil – Grafitni prstan

Kaj je krogelni ventil z vgradnjo na nastavek?

Kroglični ventil, nameščen na zatiču, je ventil s četrtletnim obračanjem, ki pomaga zaustaviti tekoči medij v cevovodih. Edinstvena značilnost krogelnega ventila z nastavkom je njegov disk v okrogli ali sferični obliki, nameščen na sredini. To se še naprej vrti, da ustavi ali začne tok.
