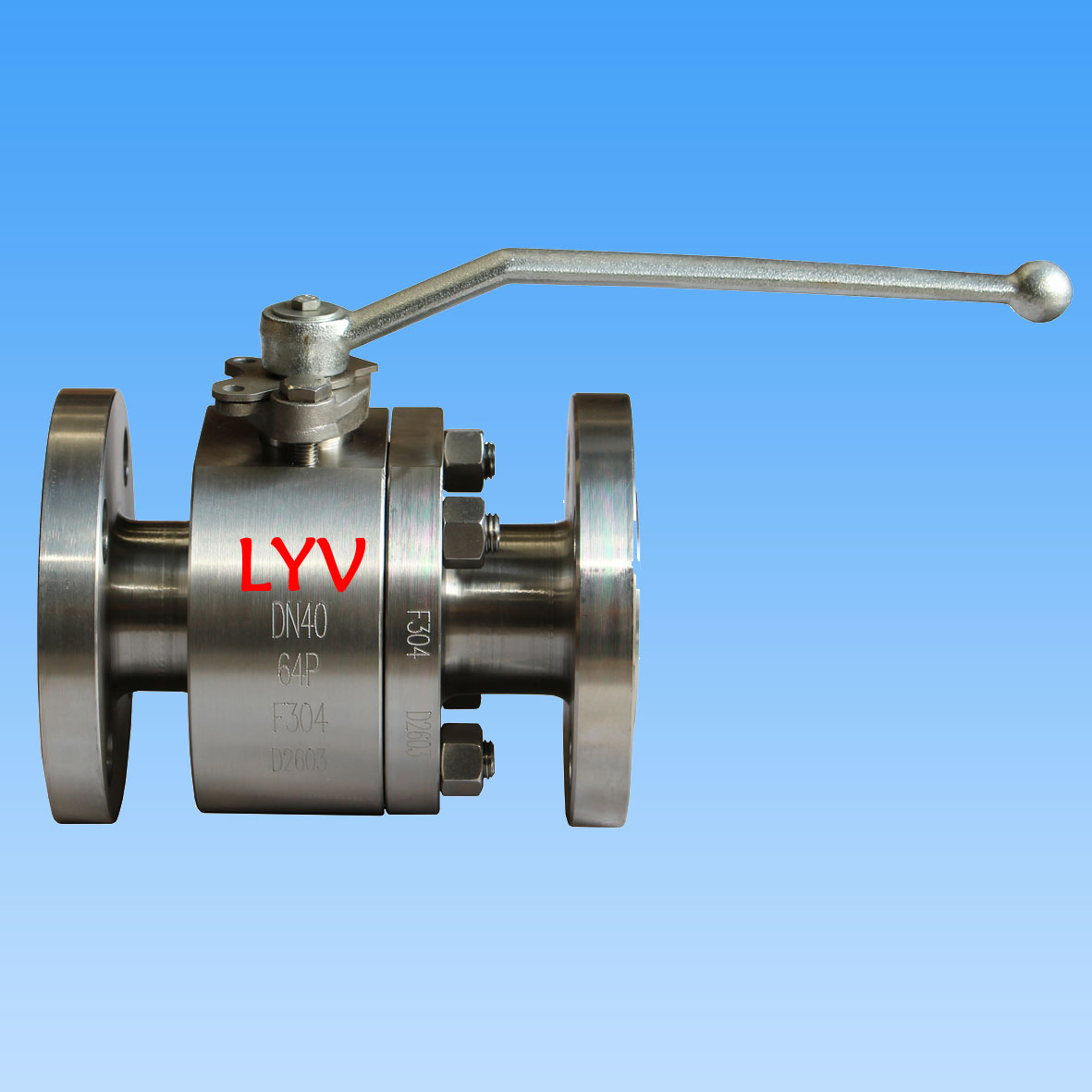

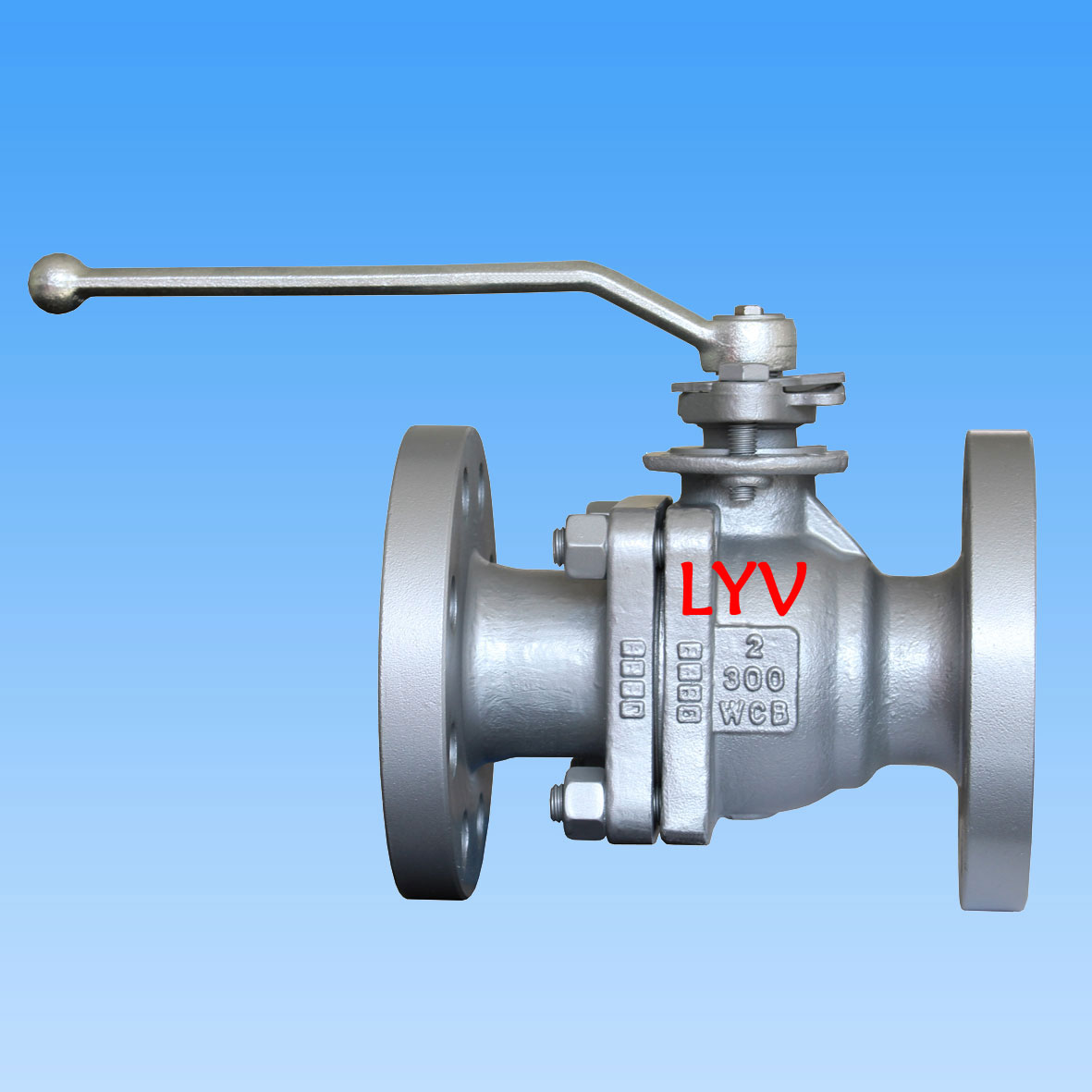

Plavajoči krogelni ventil z mehkim sedežem

LYV je profesionalni industrijski proizvajalec mehkih plavajočih krogelnih ventilov, ki izvaža različne ventile v Ameriko, Kanado, jugovzhodno Azijo, Rusijo in na Bližnji vzhod itd. Z opremo CNC in kvalificiranimi delavci lahko proizvedemo več kot 50.000 kosov ventilov na leto, Bodite dobavitelj, ki mu lahko zaupate.

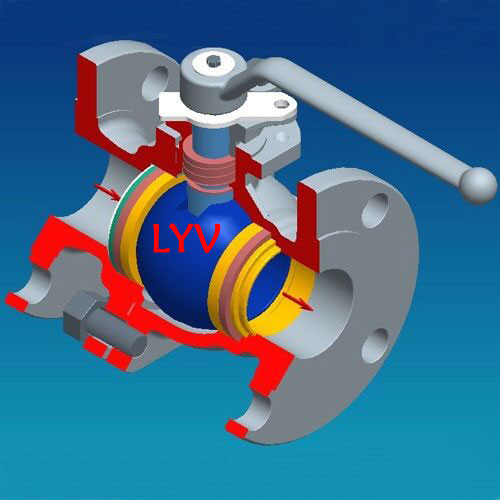

Zasnova je v skladu z ISO 17292, API 608 in API 6D, kot konstrukcija deljenega telesa za mehko lebdečo lebdečo žogo.

Oblikovanje in testiranje Mednarodni standard dvodelnega krogelnega ventila/tridelnega krogelnega ventila

Standard oblikovanja: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Standard za pregledovanje in testiranje: API 598/ API 6D

Standard testiranja požarne varnosti: API 607/API 6FA

Dolžina prirobnice do prirobnice: ANSI B 16.10 - kratek vzorec/ dolg vzorec

Končna povezava: Konec s prirobnico po ANSI B 16.5, konci s sočelnim varjenjem, konci z varjenjem.

Velikost proizvajalca in razpon tlaka:

NPS 1/2" do 10" (za razred ANSI 150LB)

NPS 1/2" do 8" (za razred ANSI 300LB)

NPS 1/2" do 4" (za ANSI razred 600LB)

oz

DN15 do DN250 (za PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 do DN200 (za PN4,0Mpa, PN5,0Mpa)

DN15 do DN100 (za PN6,3Mpa, PN10,0Mpa)

Izvrtina cevi: polna izvrtina (FB)/ zmanjšana izvrtina (RB)

Gradbeno telo: Končni vnos

Tip pokrova/pokrova: Pokrov z vijaki/podaljšan pokrov

Tip sedeža: mehak

Smerni tok: enosmerno/dvosmerno

Storitveni medij: zemeljski plin, olje, voda, kisikov plin itd

Storitev: SOUR, ISO 15156/ NACE MR0175

Značilnost: Zasnova požarne varnosti

Antistatična zasnova

Steblo, odporno proti izpihovanju

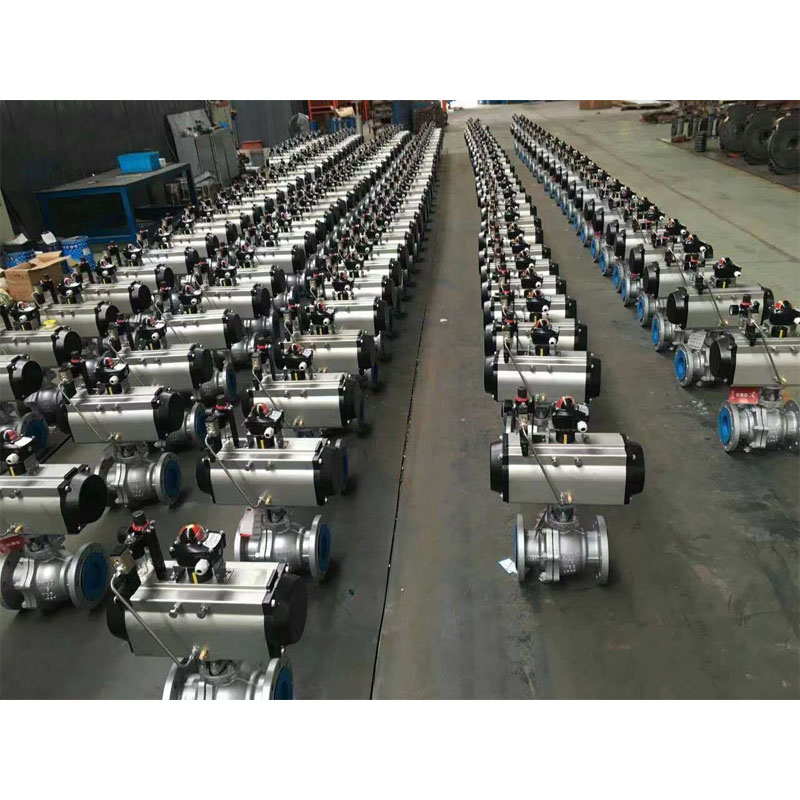

Delovanje ventila: ročna ročica / polžasto gonilo / pogon z aktuatorjem / pnevmatski aktuator / električni aktuator

MOC (seznam materiala – BOM):

Telo in pokrov motorja: ASTM A 216 GR. WCB /ASTM A105N (ogljikovo jeklo)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nizkotemperaturno ogljikovo jeklo)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerjaveče jeklo)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerjaveče jeklo)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A / 6A (dvostransko nerjaveče jeklo)

Polna krogla: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Steblo: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Tesnilo sedeža krogle in ohišja: čisti PTFE / 25 % PTFE s steklenim polnilom – GFT / PTFE s polnilom iz ogljika – CFT

: PEEK / Delrin / Grafoil – grafitni prstan

Tesnilo: PTFE čisti / 25 % PTFE polnjen s steklom – GFT / PTFE polnjen z ogljikom – CFT

: Grafoil – Grafitni prstan
