Dušilna loputa

LYV je kitajski proizvajalec in dobavitelj, ki z dolgoletnimi izkušnjami v glavnem proizvaja metuljaste ventile LUG. Upam, da bomo zgradili poslovni odnos z vami.
Vabimo vas, da pridete v našo tovarno in kupite najnovejši, nizkocenovni in visokokakovosten loputni ventil LUG. Veselimo se sodelovanja z vami.

Pošlji povpraševanje

Opis izdelka

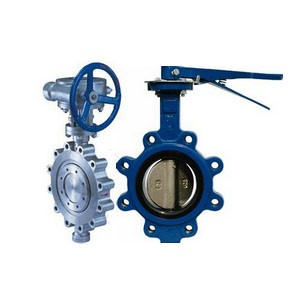

LYVLUG lug Butterfly ValveUvod

Velikost lopute je majhna, lahka, lahko se odreže v različnih srednjih cevovodih, oprema za uravnavanje pretoka. Z izbiro različnih materialov plošče ventila in sedeža tesnila, kot tudi plošče, se lahko gred skozi priključek zatiča uporablja za slabe pogoje, kot so razžveplanje, vakuum, sistem za razsoljevanje morske vode. Metuljasti ventil z ušesom za objemko lahko izvede spletno popravilo spodnjega cevovoda in opreme, ventil pa lahko izvede spletno popravilo spodnjega cevovoda in opreme ventila, ventil pa je mogoče namestiti na koncu cevi kot izpušni ventil.

LYVLUG lug Butterfly ValveParameter (Specifikacija)

Oblikovanje in izdelava: API609, MSS SP-67, MSS SP-68

Pregled in testiranje: API598

Prirobnični priključek: ASME B16.5(NPSâ¤24), serija ASME B16.47B

Konec za sočelno varjenje: ASME B16.25

Dolžina strukture: API609

Temperaturni in tlačni razred: ASME B16.34

LYVLUG lug Butterfly Valve Funkcije in uporaba

Široko se uporablja v metalurgiji, lahki industriji, elektroenergetiki, petrokemični industriji, plinski vodni poti in drugih področjih.

Metuljni ventil tipa lug, princip tesnjenja metuljnega ventila tipa lug:

Tri ekscentrične metuljne lopute imajo dvosmerno tesno zapiranje brez zraka. Ta geometrija zagotavlja, da je tesnilo diska v stiku s sedežem telesa samo v zaprtem položaju, tako da ni trenja ali obrabe, in proizvaja navor, ki omogoča, da je elastično tesnilo dovolj "zavarjeno", da zagotovi enakomeren stik tesnila.

Trojna ekscentrična geometrija:

Gred ventila ekscentričnega 1 je nameščena za gredjo sedeža, tako da je tesnilo popolnoma tesno okoli celotnega sedeža.

Središčna črta gredi ekscentričnega ventila 2 odstopa od središčne črte cevi in ventila, to je brez motenj pri odpiranju in zapiranju ventila.

Ekscentrična 3 sedežna stožčasta gred odstopa od središčne črte gredi ventila, kar odpravlja trenje med zapiranjem in odpiranjem ter zagotavlja enakomerno in dosledno kompresijsko tesnjenje okoli celotnega sedeža.

Tesnilo brez trenja z daljšo življenjsko dobo:

(1) Sedeži so standardno trdo obdelani s Cr13 ali stelitom.

(2) Tesnilo je vijačno navito iz nerjavečega jekla/grafita za nič puščanja.

(3) Navor med zapiranjem ustvari silo sedeža, ki se enakomerno uporablja po obodu. Elastično tesnilo je prožno in živahno ter ohranja obliko sedeža. Enakomerno delovanje kompresijske sile vzdolž oboda omogoča, da ventil doseže dvosmerno tesno zapiranje. Zaradi elastičnosti tesnila se ohišje ventila in plošča lahko dotakneta ali razširita, s čimer se izognete nevarnosti zamašitve zaradi temperaturnih nihanj. Naprava je samoporavnavna.

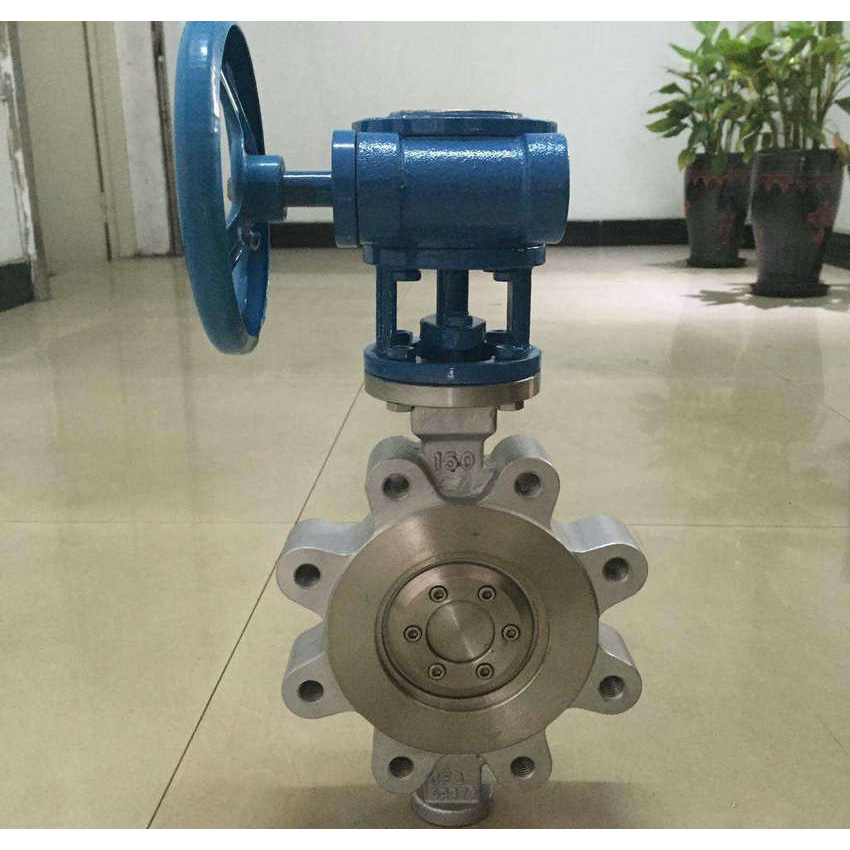

LYVLUG lug Butterfly ValveDetails
