Trojni ekscentrični loputni ventil

Dobrodošli pri nakupu LYV® tri ekscentrične metuljne lopute pri nas. Na vsako zahtevo strank odgovorimo v 24 urah. Kot profesionalni proizvajalec bi vam radi ponudili LYV® tri ekscentrične metuljne lopute. In ponudili vam bomo najboljše poprodajne storitve in pravočasno dostavo.

LYV® Trojni ekscentrični loputni ventil Uvod

Os stebla odstopa od središča diska in središča telesa hkrati, os vrtenja sedeža ventila in os kanala telesa ventila pa imata določen kot, znan kot tri ekscentrični dušilni ventil

LYV® Parameter trojnega ekscentričnega dušilnega ventila (specifikacija)

Strukturna oblika

Trojna ekscentričnost

Osnova oblikovanja

GB

API

Način vožnje

Ročno, polžasto gonilo in polžni pogon, ročni, električni

Standard oblikovanja

GB/T 12238

API609, MSS.SP-68

Strukturna dolžina

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Priključna prirobnica

JB/T79 JB/T82, GN/T9115

ASME B16.5, ASME B16.47

Test in pregled

JB/T 9092

API 1598

LYV® Funkcija in uporaba treh ekscentričnih metuljnih loput

Tipični trojni ekscentrični metuljasti ventil ima poleg stebla in ventilske plošče še dva ekscentrika, ventilsko ploščo in tesnilno površino sedeža je nagnjena okrogla oblika mize (to je tako imenovani tri ekscentrični tretji ekscentrični). Ko je ventil zaprt, je ventilska plošča zaradi ekscentričnosti potisnjena naprej. Plošča ventila in sedež ventila ne povzročata trenja v procesu zapiranja. Plošča ventila je neposredno pritisnjena na sedež ventila, zato je življenjska doba ventila; Poleg tega, ker ima tesnilni obroč tega ventila (ne glede na to, ali je nameščen na sedežu ali plošči ventila) določeno elastičnost in je med bosom in elastičnim obročem v elastičnem obroču majhna vrzel, lahko elastični obroč rahlo povzroči premik; Ko je ventil zaprt, se lahko elastomerni tesnilni obroč samodejno premakne v položaj, kjer je sila najbolj enakomerna zaradi delovanja zapiralne sile; Skupaj z majhno količino elastične deformacije obroča, tako da je sedež na tesnilnem obroču enakomerna sila, stanje tesnila. Široko se uporablja za srednje temperaturo â¤425 ° v metalurgiji, elektroenergetiki, petrokemični industriji, oskrbi z vodo in odvodnjavanjem ter komunalni gradnji in drugih industrijskih cevovodih, za regulacijo pretoka in obremenitve za uporabo v ohišju.

Trije ekscentrični metuljasti ventili kot kristalizacija najnovejše tehnologije ventila, Yang vse vrste dolgih ventilov, izogibanje vsem vrstam kratkih ventilov, bo vedno več pozornosti večine uporabnikov in oblikovalcev. Njegova najvišja stopnja tlaka lahko doseže 2500 funtov, standardni kaliber lahko doseže 48 palcev, in za objemke, zanke, prirobnice, obroče, čelno varjenje, plašč, vse vrste strukturne dolžine so lahko ustrezne, pa tudi zaradi velike izbire materialov, se lahko odzovejo tudi na visoke in nizke temperature ter različne kisline, alkalije in druge jedke medije. Zlasti pri velikem premeru, s prednostjo ničelnega puščanja, v zapiralnem ventilu nenehno nadomešča grobi zaporni ventil in krogelni ventil, podobno, s svojo odlično regulacijsko funkcijo, v regulacijskem ventilu, prav tako nenehno nadomešča težke krožne ventile. Pravzaprav se uporablja v različnih pomembnih cevovodih, kot je nadzor procesov pri izkoriščanju nafte in plina, platformah na morju, rafiniranju nafte, petrokemični industriji, anorganski kemični industriji, proizvodnji električne energije in drugih večjih industrijskih področjih, vključno s Kitajsko.

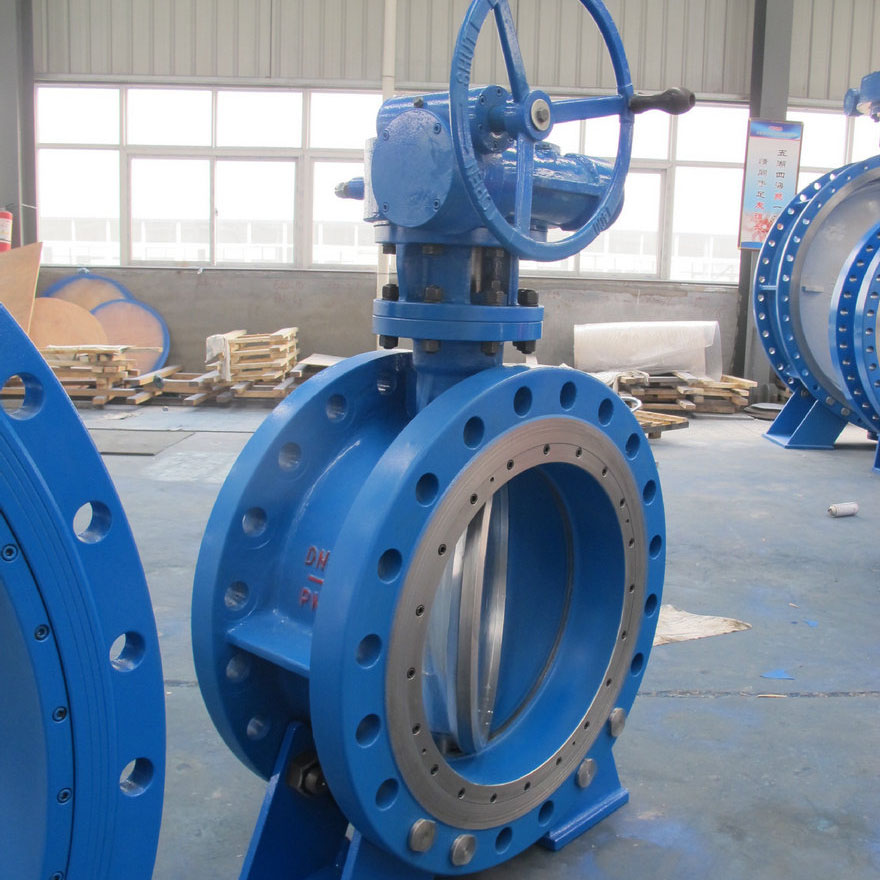

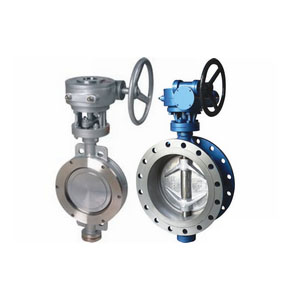

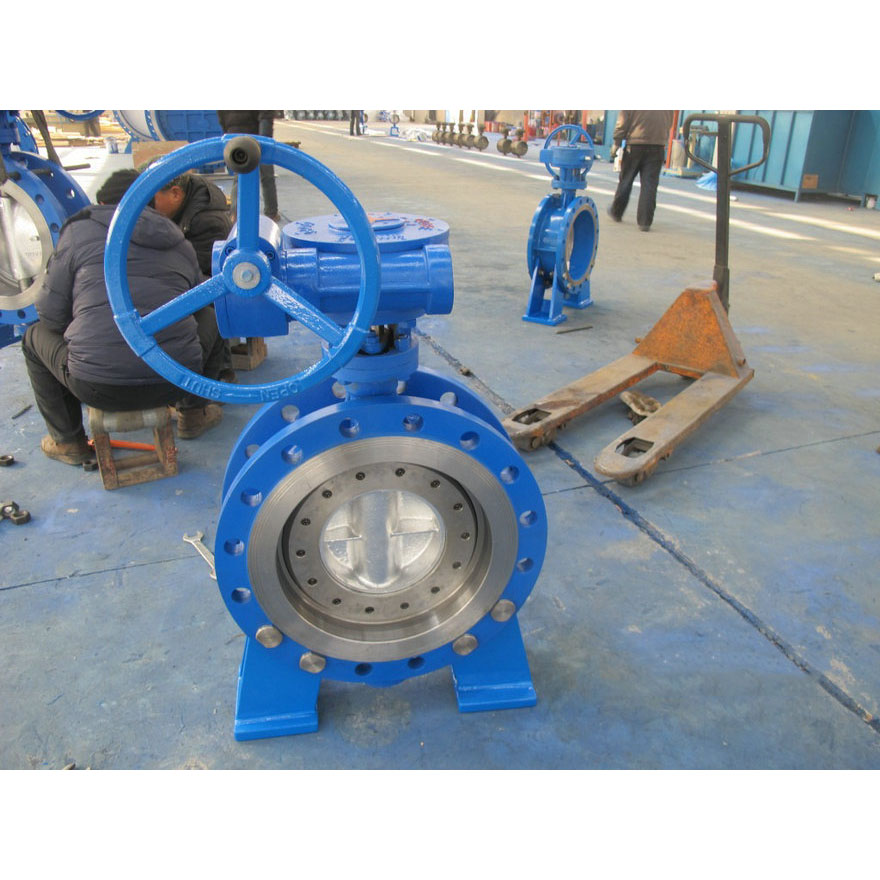

LYV® trije ekscentrični metuljni ventil Podrobnosti
